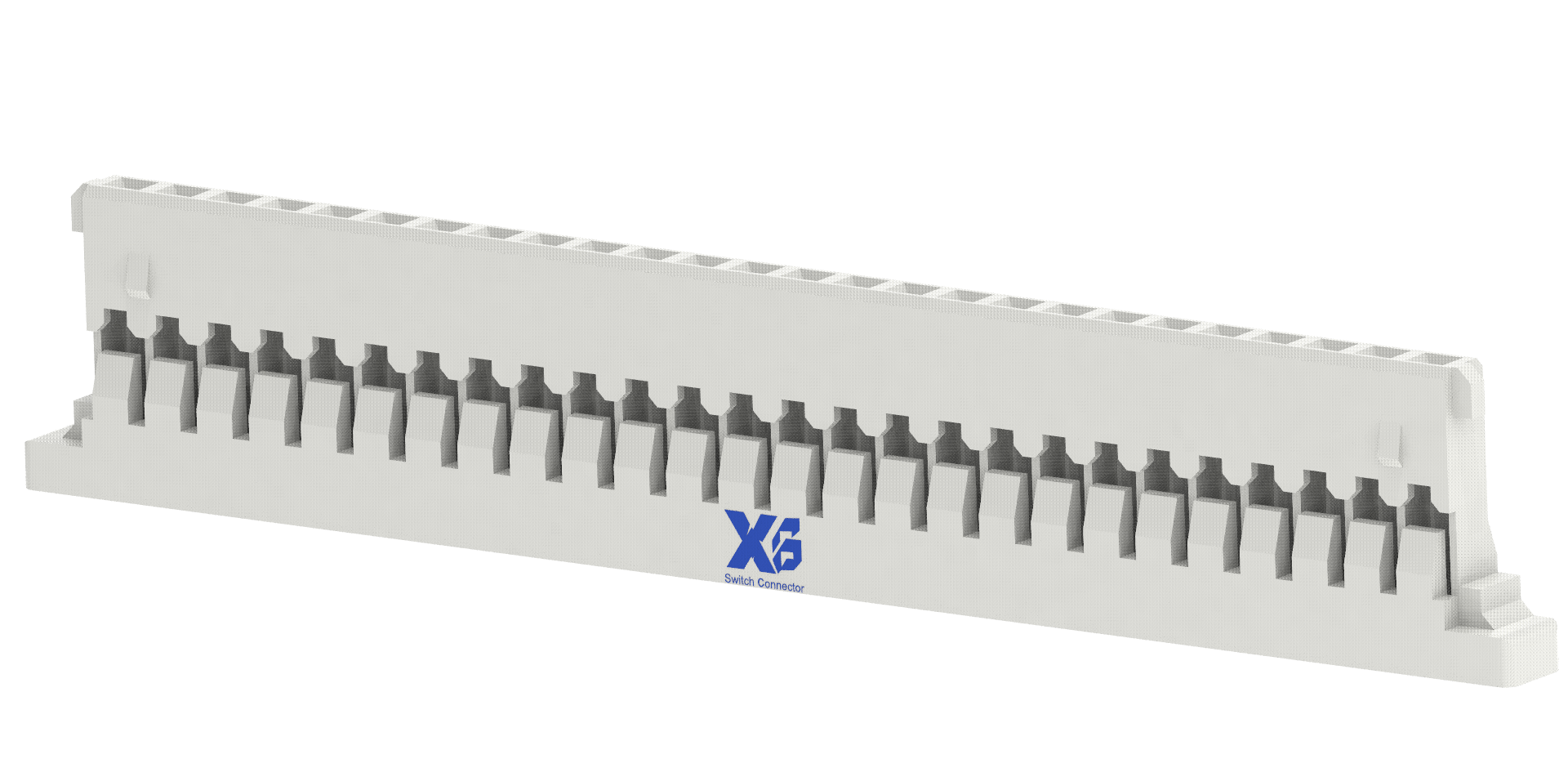

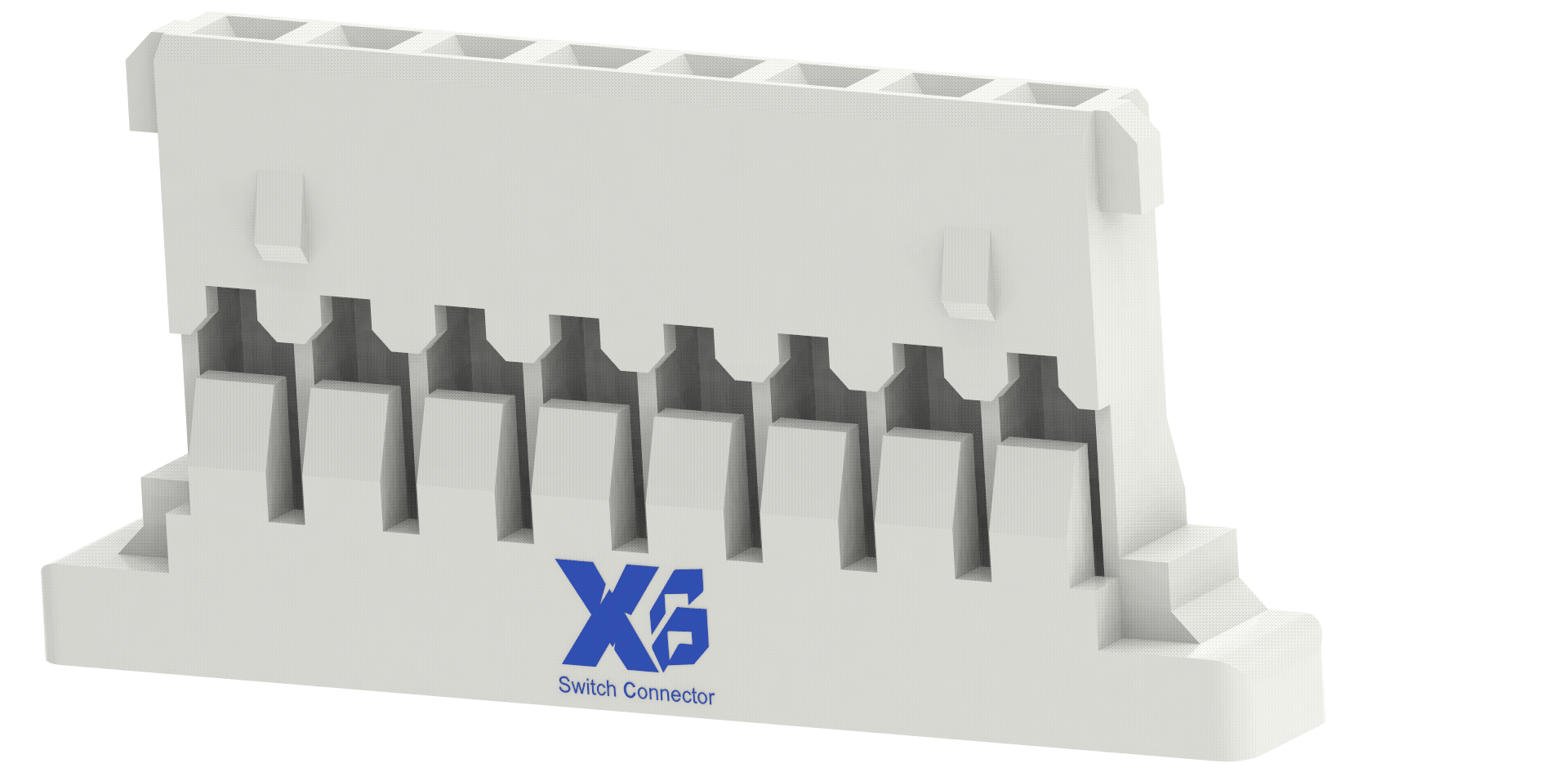

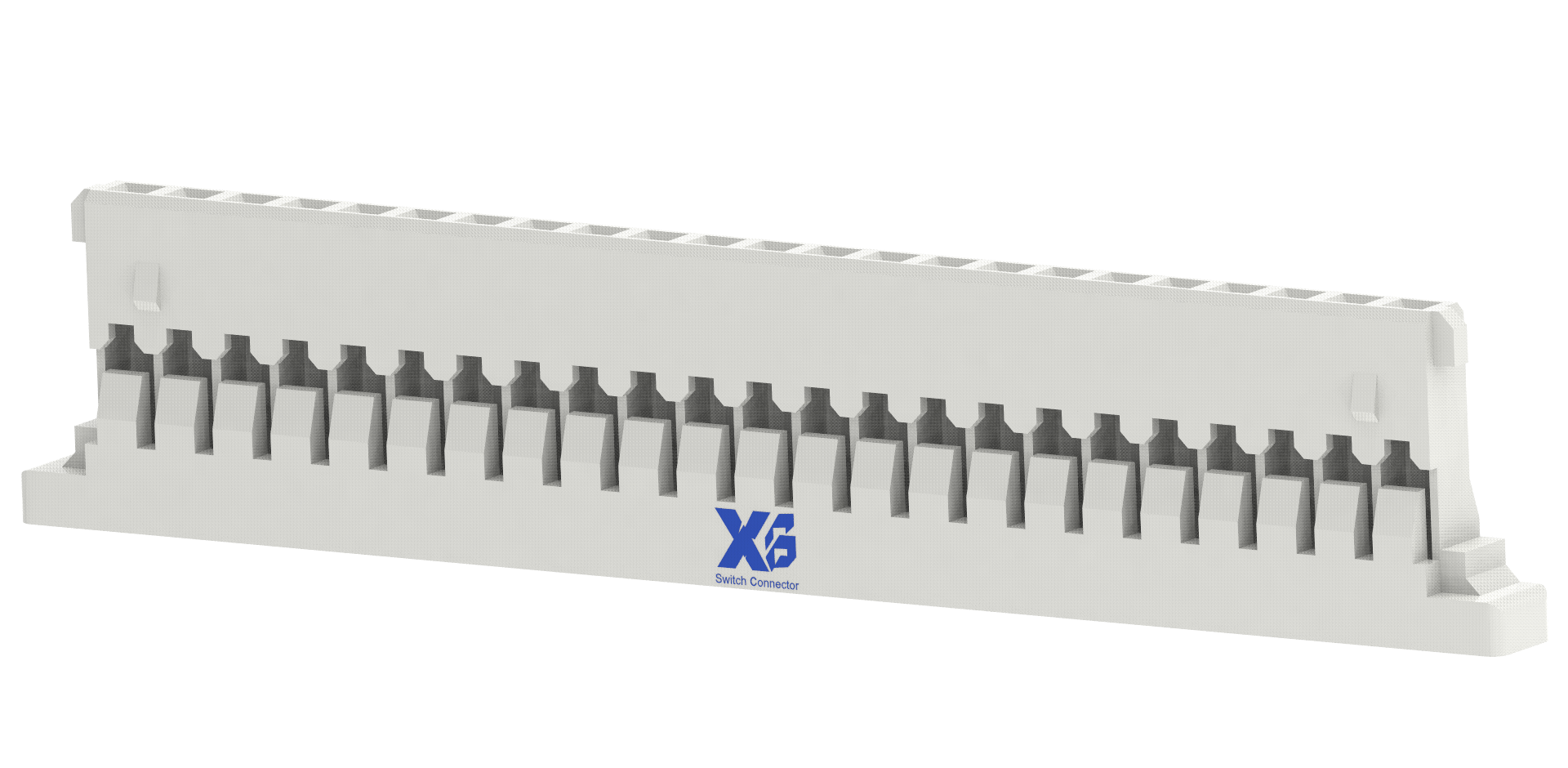

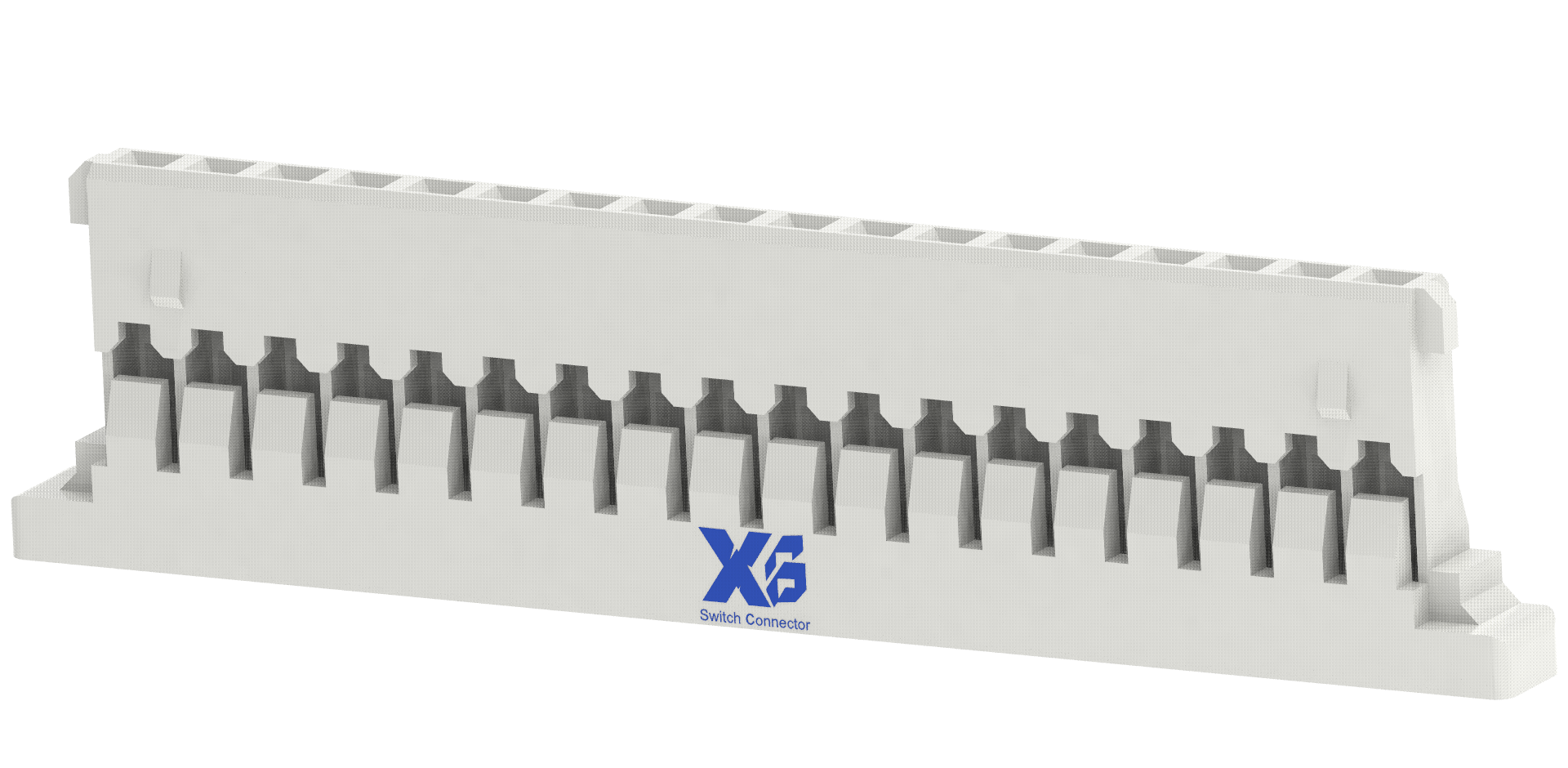

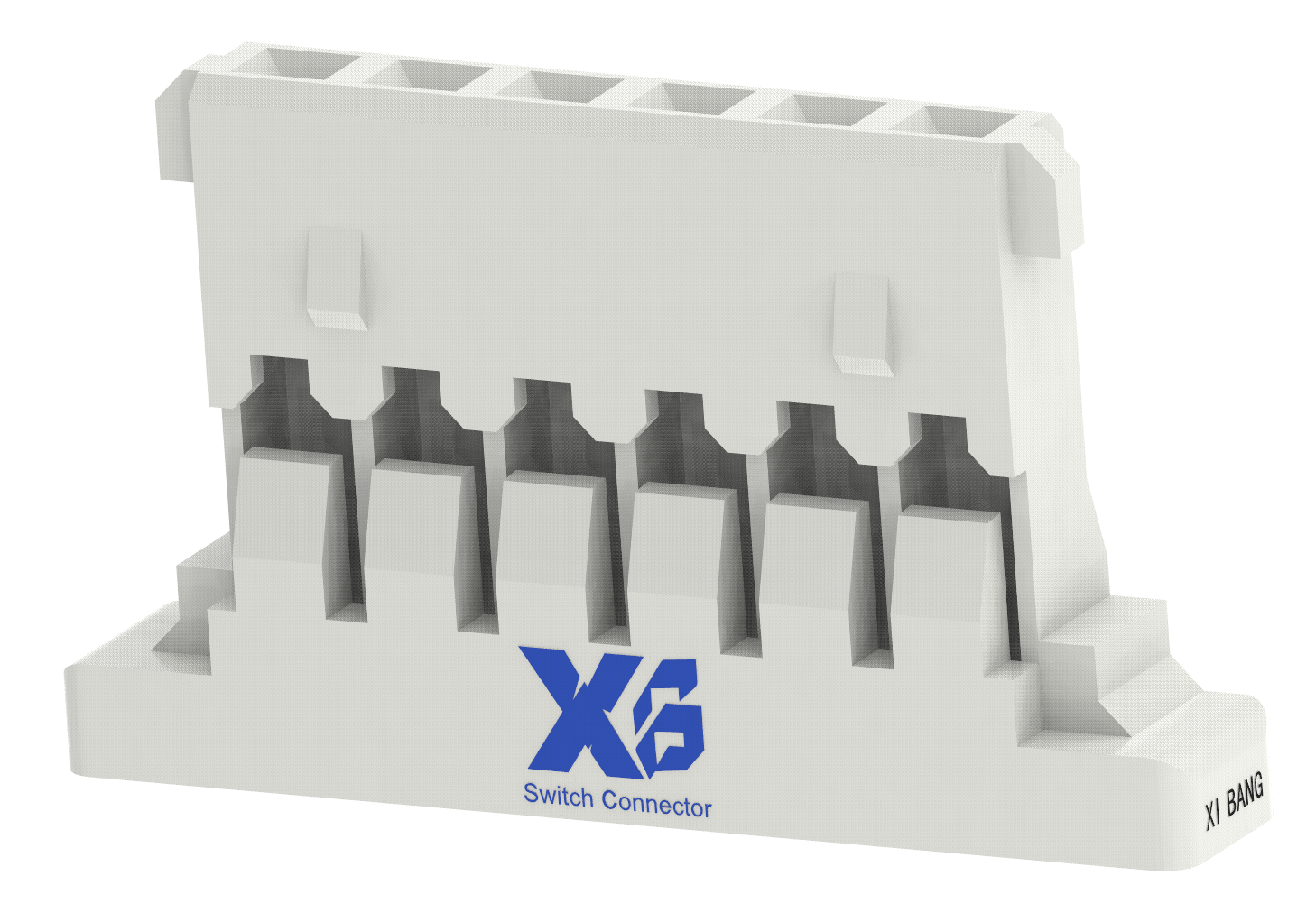

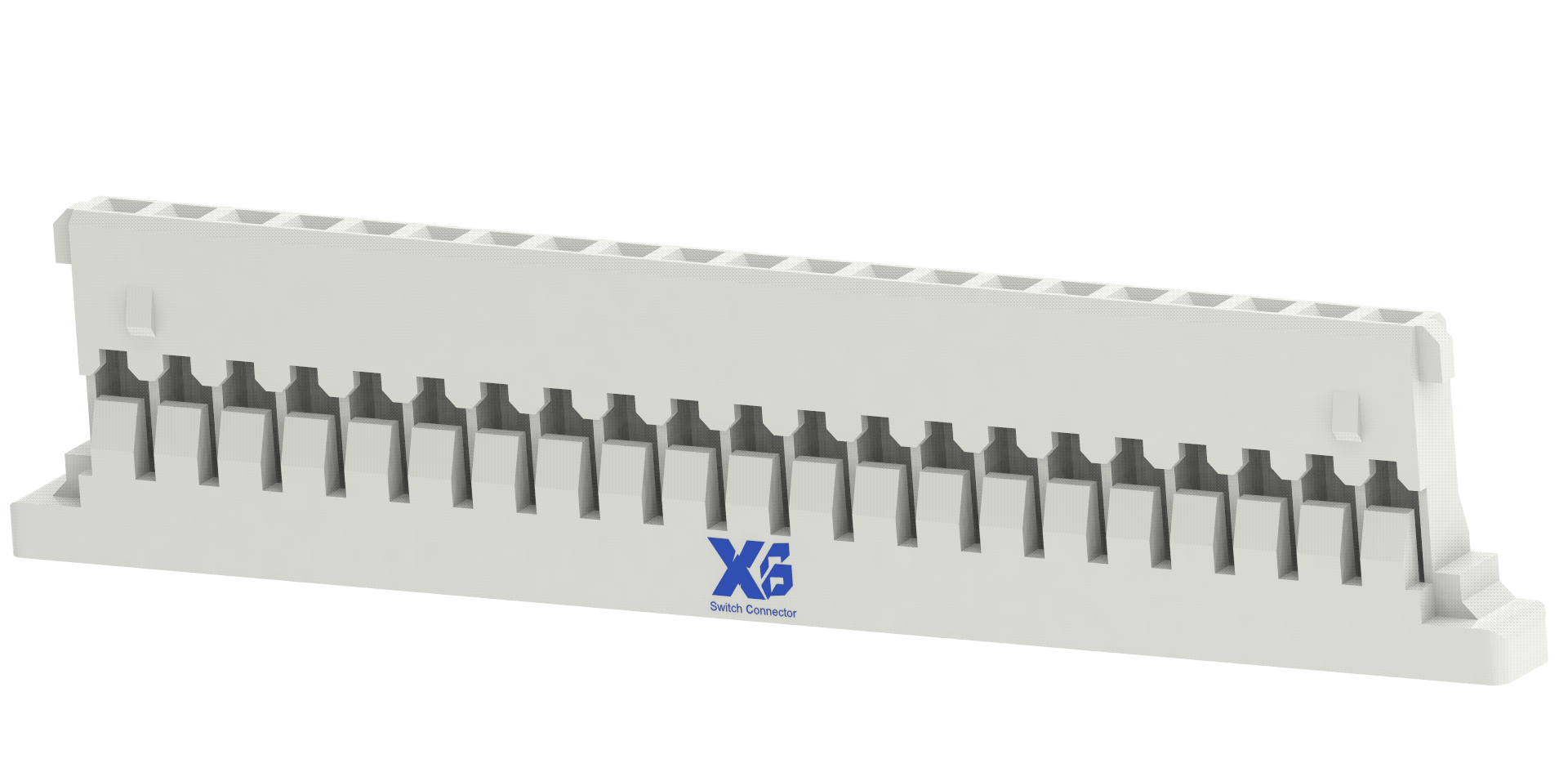

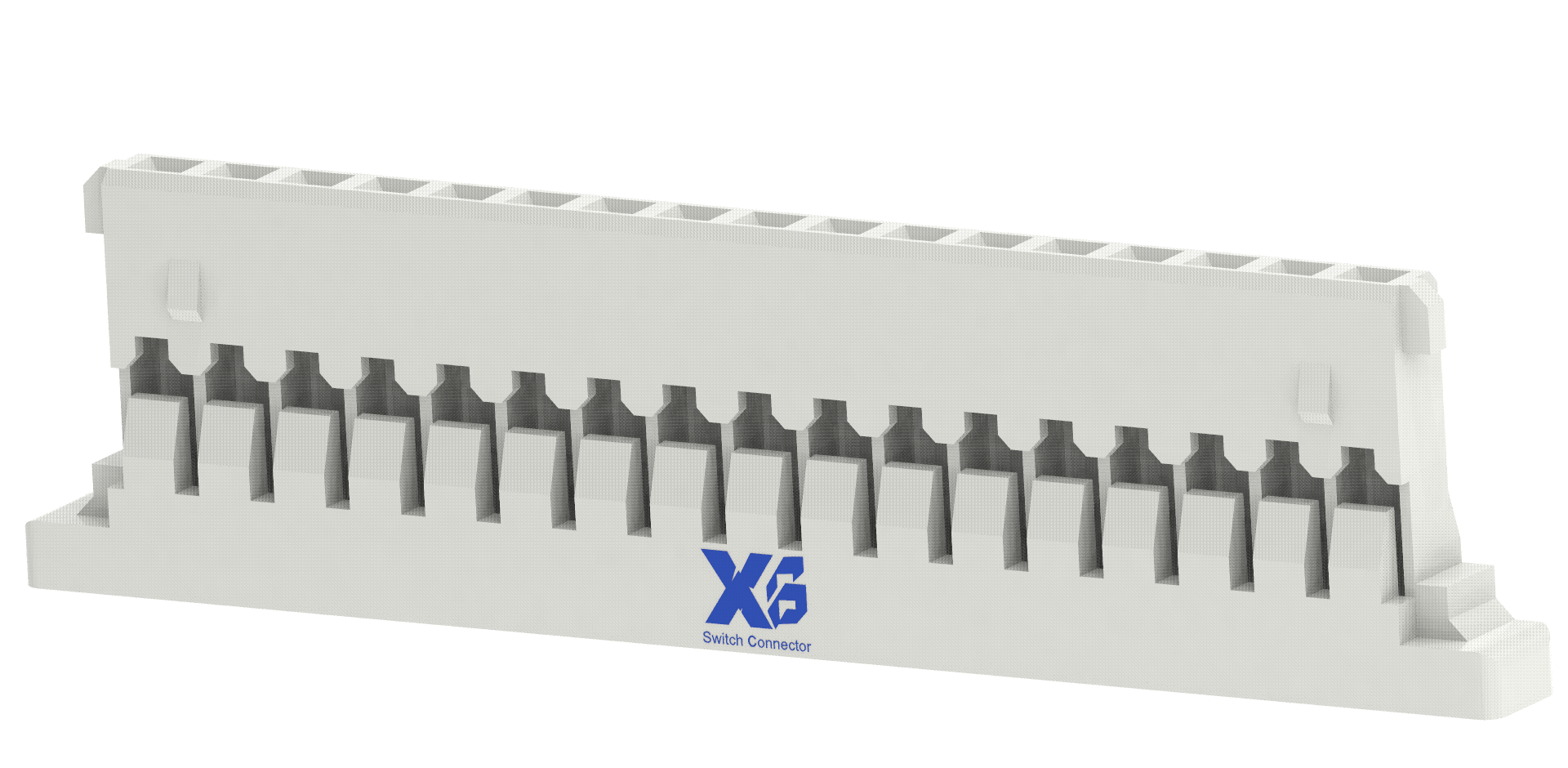

XB-X125-CI42-02SL000
3D
그림
| 제품 재료 | 1. 선 대 보드 커넥터 | 재료 |
| 2. 케이스 | UL 94V-2/UL94V-0 | |
| 3. 터미널 | 린-구리 도금 은/린-구리 도금 | |
| 3. 접착제 | LCP | |
| 4. 핀 | 린-구리 도금 은/린-구리 도금 | |
| 제품 유형 특성 | 정격 전류 | 1A 2A AC/DC |
| 정격 전압 | 50V AC/DC | |
| 작동 온도 범위 | -25 °C ± 85 °C | |
| 접촉 저항 | 30mΩ(Ω) | |
| 절연 저항 | 100 mΩ | |
| 내전압 | 200V AC | |
| 내구성 성능 | 내한성 에너지 | -25 ± 2 ℃ 96/h |
| 내열 성능 | 85±2℃ 96/h | |
| 내습 성능 | 40±2℃ 상대습도 90~95% 96/h | |
| 기계 부속품 | 설치 방법 | 용접 라인/용접 보드 |
| 커넥터 설치 유형: | 보드 장착 | |
| 용접성 실험 | 단자발을 보조 용접제에 5초간 담근 다음 단자발을 255±5℃의 주석로에 3±0.5초간 담근다 | 주석에 부착된 면적은 침투된 표면적의 95% 이상을 초과하여야 한다. |
| 용접 내열성 | 단자는 다음 조건에서 주석 내식성 시험을 하고, 용접은 내열성 후 접촉 임피던스를 시험해야 한다 | |
| 기준: EIA-364-56A | 균열, 긁힘, 깨짐 없이 | |
| 용접성 온도: 250° ± 5C | ||
| 시간: 5s+/-1s | ||
| 역류용접 및 웨이브용접에 관한 실험 | 웨이브 피크 용접 | DIP 타입 권장 용접 용접 온도는 260℃(500°F)에서 최대 5초 |
| 손용접 | 30W 인두를 사용하여 온도를 350℃로 조절하고, 용접하는 데 약 5초가 걸린다 | |
| 백레인지 용접 | SMT형 백용접로의 최고 온도는 260℃이며, 온도가 260℃일 때 최장 시간은 10초를 초과하지 않는다 | |
|
|
||
