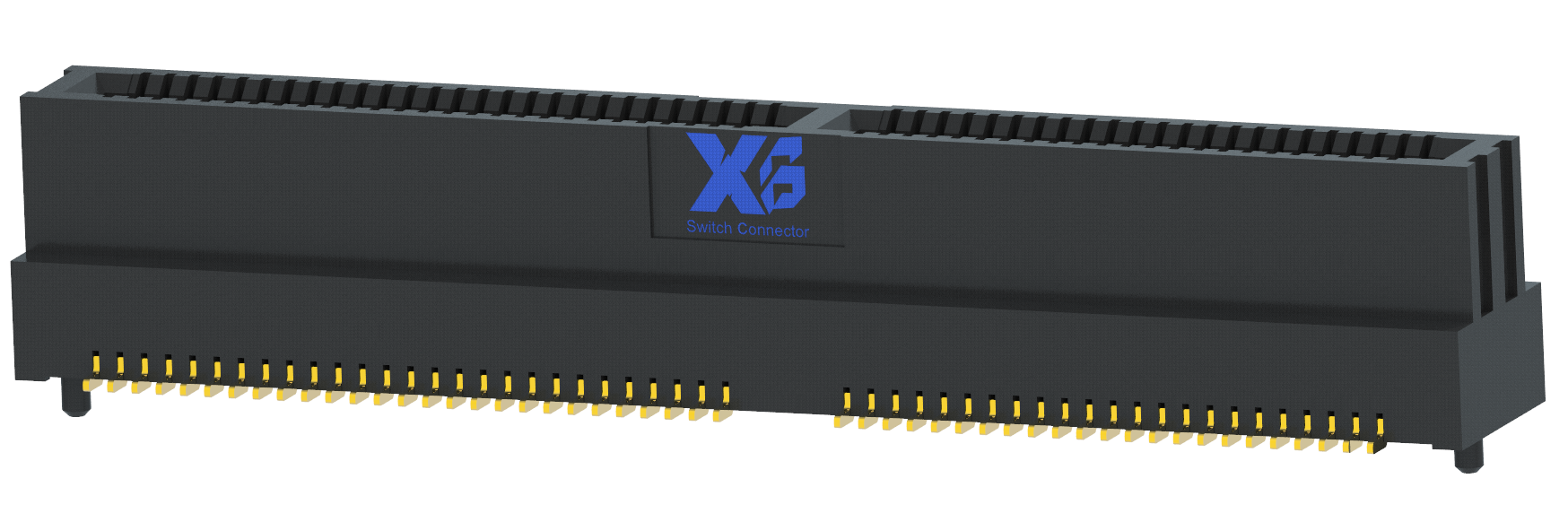

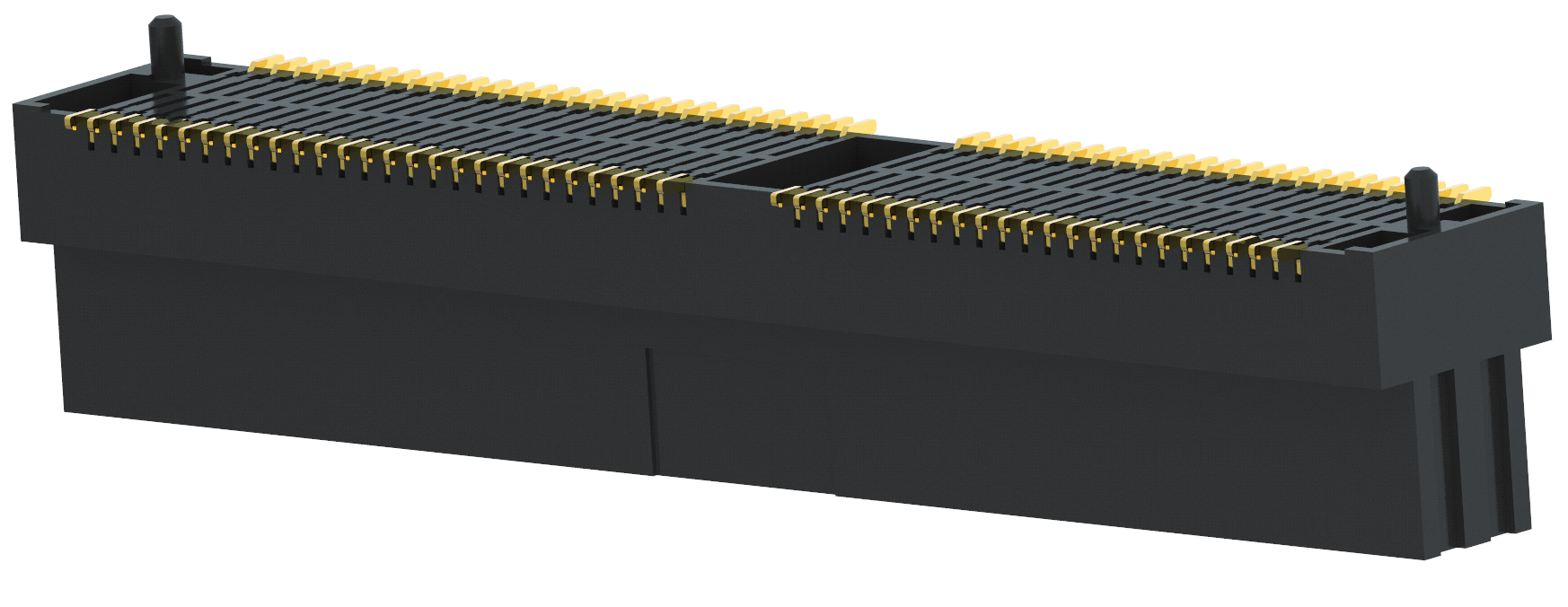

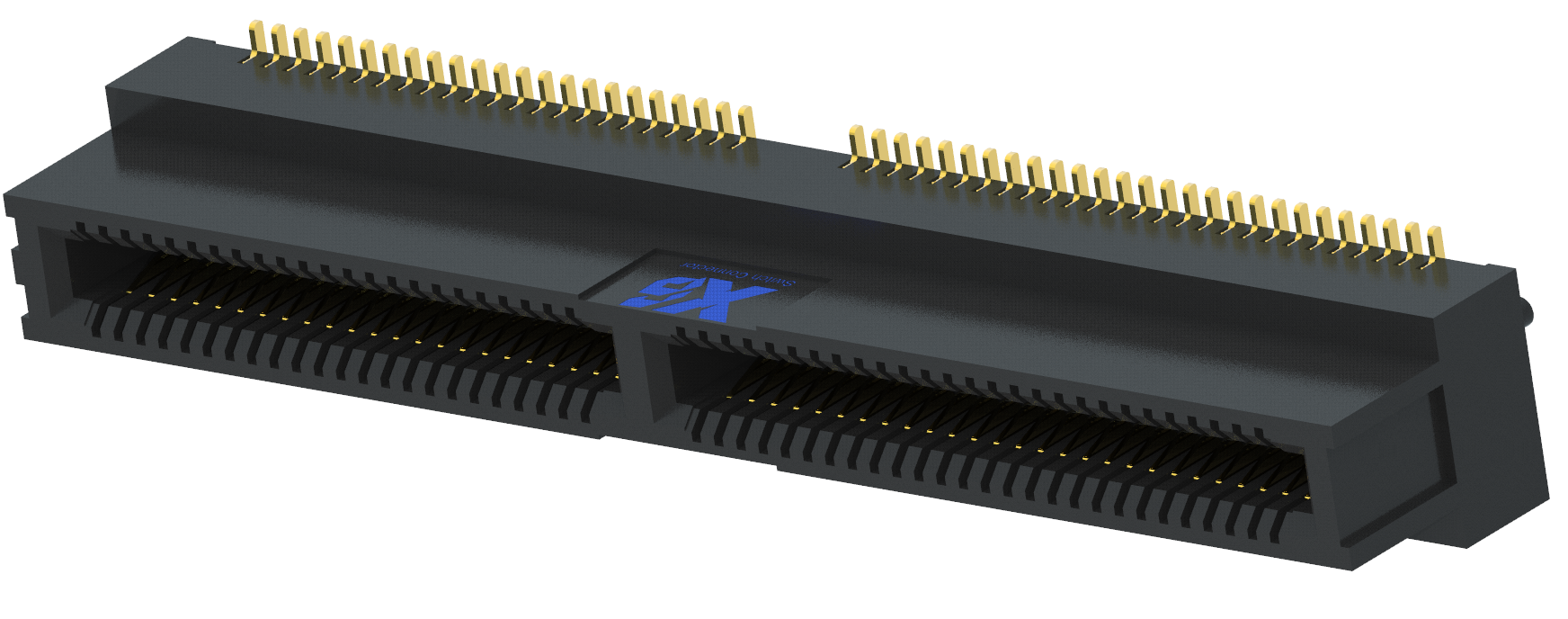

XB-CLBC-203-Dongguan Xibang Electronics Co., Ltd.

| Produkt Center > Verbinder > Kartenrandverbinder > 0,8mm

▍Xibang Material Nr.：XB-CLBC-203

Produktname: Kartenkantenanschluss Nennstrom: 1A Nennspannung: 250V AC/DC

Isolationswiderstand: 100M Ω min Spannungsbeständigkeit: 300V AC Kontaktwiderstand: 30m Ω max

Lebensdauer: 5000 mal Schweißtemperatur: 260 ± 5 ℃ Produktzertifikat: ROHS

3D Datei und Zeichnungen

3D DateiXB-CLBC-203 SpezifikationKBY 3D DateiXB-CLBC-203 SpezifikationKBY 3D DateiXB-CLBC-203 SpezifikationKBY

Artikel Nr. Information
Technische Eigenschaften
Technische Zeichnungen
Produktspezifikation

Produkt Nr	Produktbilder	Produktbeschreibung	Produktcode	Im Produktionsstatus	Versandzyklus	Bruttogewicht der Ware	MPQ	MOQ	Produktion im Transit	Kauf wettbewerbsfähiger Produkte	Betrieb
XB-CLBC-203 3D Zeichnungen		47.8.8.8.65mm Kartenkantenanschluss/Kartenkantenanschluss/Kartenkantenanschluss 60PIN/Erweiterungsanschluss/Kartenkantenanschluss 60P/Kartenverbindungsabstand 0.8mm	5243	Normal	7/10 Tage	0.36g	1000	3000	10000	Unddarf Xibang	Beratung
XB-CLBC-203-X 3D Zeichnungen		47.8.8.8.65mm Kartenkantenanschluss/Kartenkantenanschluss/Kartenkantenanschluss 60PIN/Erweiterungsanschluss/Kartenkantenanschluss 60P/Kartenverbindungsabstand 0.8mm	5243	Normal	7/10 Tage	0.36g	1000	3000	10000	Unddarf Xibang	Beratung
XB-CLBC-203-X-X 3D Zeichnungen		47.8.8.8.65mm Kartenkantenanschluss/Kartenkantenanschluss/Kartenkantenanschluss 60PIN/Erweiterungsanschluss/Kartenkantenanschluss 60P/Kartenverbindungsabstand 0.8mm	5243	Normal	7/10 Tage	0.36g	1000	3000	10000	Unddarf Xibang	Beratung

Produktmaterial	1. Kartenrandanschluss	Material
	2. Schale	LCP/UL94-V0
	3.Kontakte	Messing/Phosphorbronze

	Betriebstemperaturbereich	-40℃~105℃
	bis zur maximalen Nennleistung (ohmsche Last)	1A 250V AC/DC
	auf Mindestnennleistung (ohmsche Last)	0,5A 250V AC/DC

Elektrische Eigenschaften	Spannung standhalten	300 V Wechselstrom
	Isolationswiderstand	100 MΩ min.
	Kontaktwiderstand (Anfangs-/Nachlebensdauer)	30 mΩ max.

Haltbarkeit	Keine Lebensdauer	5000 Mal
	Lebensdauer belasten	5000 Mal

Umweltbeständigkeit	Hitzebeständigkeit	60°±2℃ 96/h
	Feuchtigkeitsbeständigkeit	-20°±3° 96/h
	Salzsprühleistung	35°±2℃ 48/h

Infrarot-Reflow-Bedingungen (bleifrei)

charakteristisch		Bleifreie Komponenten
Mindesttemperatur vorheizen und einweichen		150℃~200℃/60 bis 120 Sekunden

maximale Temperaturzeit		150℃~200℃/60 bis 120 Sekunden
durchschnittliche Anstiegsrate		Maximal 3°C/Sek
Verflüssigungstemperatur		217°C
Verflüssigungszeit		60-150 Sekunden
Höchsttemperatur des Verpackungskörpers		260 ± 5 ℃/5 ~ 15 Sekunden
Bei spezifizierter Sortentemperatur 5°C		20~40 Sekunden
durchschnittliche Temperaturabfallrate		bis zu 6°C/Sek
Zeit von 25 °C bis zur Spitzentemperatur		bis zu 8 Minuten

Dokumente zur Einhaltung der UVP für Produkte

Englische Version der PPA

SPCC Englisch

Edelstahl englische Version

Vernickelung englische Fassung

Englische Version von tin plating

Silikon Englisch

Brass Englisch

Phosphor Kupfer Englische Fassung

Konform mit der EU RoHS (2011/65/EU) Richtlinie

Konformität mit den Anforderungen der EU-Richtlinie 2000/53/EG
