XB-PM2157-ATX30U-F-東莞市渓榜電子有限公司

| 产品中心 > 连接器 > XT连接器

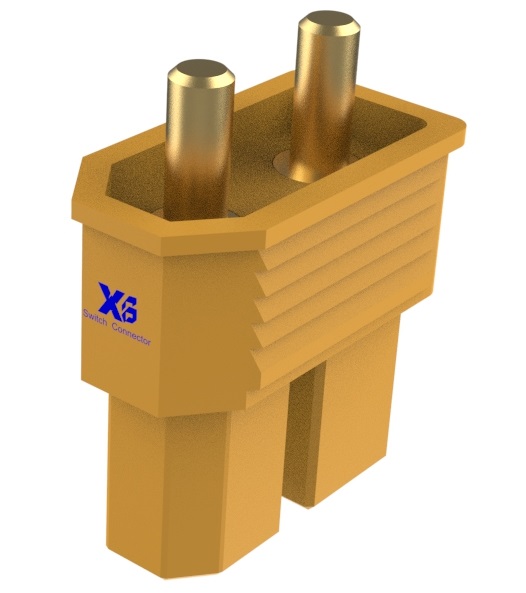

▍溪榜料号：XB-PM2157-ATX30U-F

产品名称:XT30连接器额定电流:15A 额定电压:500V DC 耐电压:500V DC 插拔力:12N~35N

接触电阻:1.2MΩ 使用温度:-40°C±120°C 绝缘电阻:2000MΩ 使用寿命:5000次产品符合:ROHS

3D文件下载和技术图纸下载

3D文件XB-PM2157-ATX30U-F 规格书 XT30
3D文件XB-PM2157-ATX30U-F 规格书 XT30

料号信息
技术特性
技术图纸
产品规格书

产品编号	产品图片	产品描述	在产状态	出货周期	商品毛重	MPQ	MOQ	生产在途	竞品购买	操作
XB-PM2157-ATX30U-F 3D 查看图纸		115.810.6mm 2芯DC公母座30A/大功率TX30插头插座连接器/高功率2芯电池座2P/铝电池2P公母插头/接线端子2P公座母座/2PIN连接器	正常	5天/7天	0.25g	1000	3000	100000	兼容溪榜	技术咨询
XB-PM2157-ATX30U-F-X 3D 查看图纸		11x5.8x10.6mm 电动车2P公母座/新能源T型公母插头/航模T型电池座2PIN/锂电池2P母座公座/电池2PIN公座/电池2P公座	正常	5天/7天	0.25g	1000	3000	100000	兼容溪榜	技术咨询

产品材质	1.XT30连接器		材质
	2.五金件		黄铜镀金
	3.塑壳		PA66
	4.表面处理		镀金（1μ~3μ）

电性能	额定电流		15A
	额定电压		500V DC
	插拔力		12N~35N
	耐电压		500V DC
	绝缘电阻		2000MΩ
	防护等级		IP40
	爬电距离		3.46mm
	接触电阻(初期/寿命后)		1.20MΩ

耐久性能	无负载寿命		5000次
	负载寿命（最大额定负载）		5000次
环境性能	使用温度		-20°C±120°C

接线推荐：
AWG	温升 60°C		温升 85°C
16#	20A		25A
18#	15A		20A
20#	10A		15A

产品环评符合文件

不锈钢英文版

镀镍英文版

镀锡英文版

硅胶英文版

黄铜英文版

磷铜英文版

符合欧盟 RoHS (2011/65/EU) 指令要求

符合欧盟 ELV指令 2000/53/EC要求
