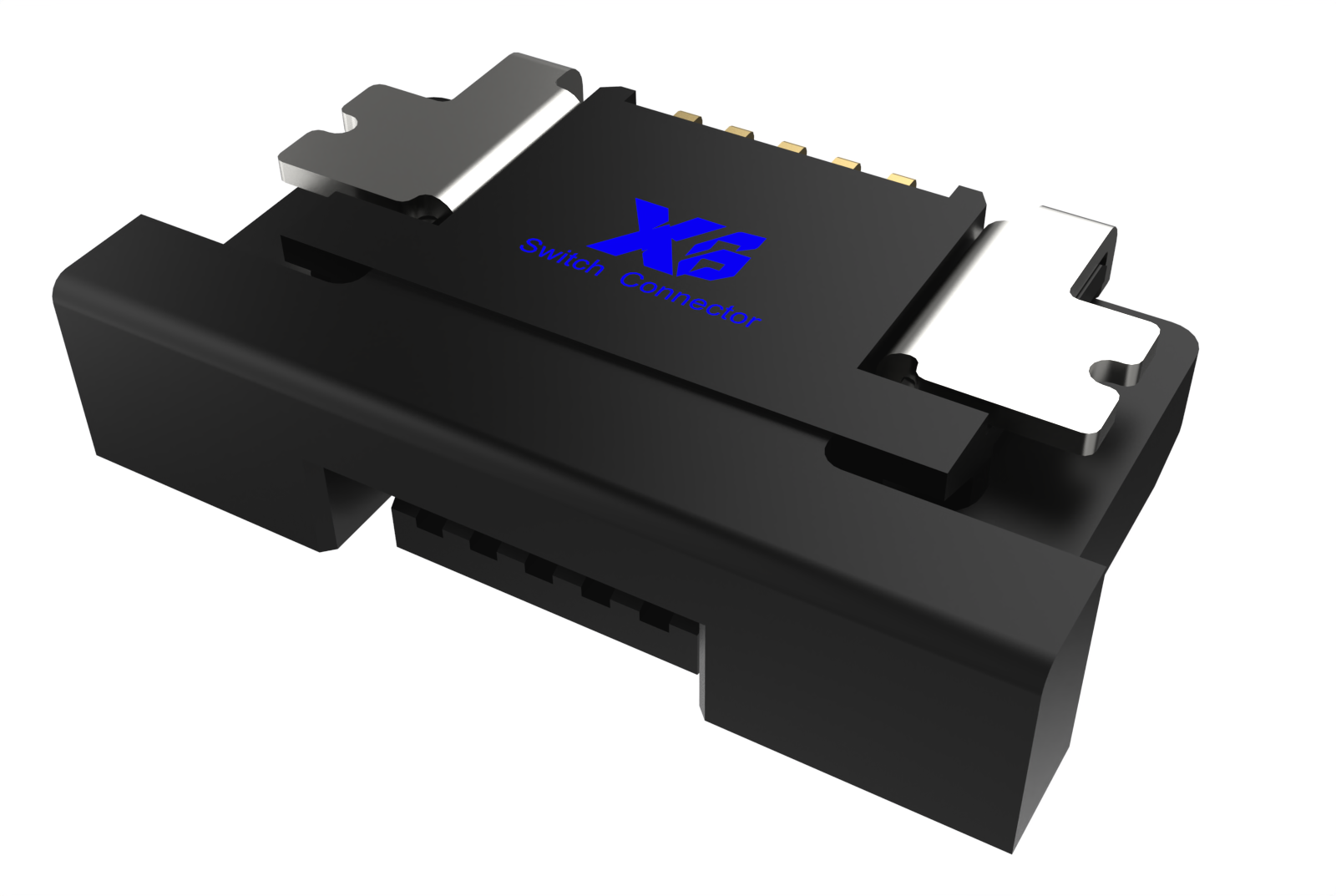

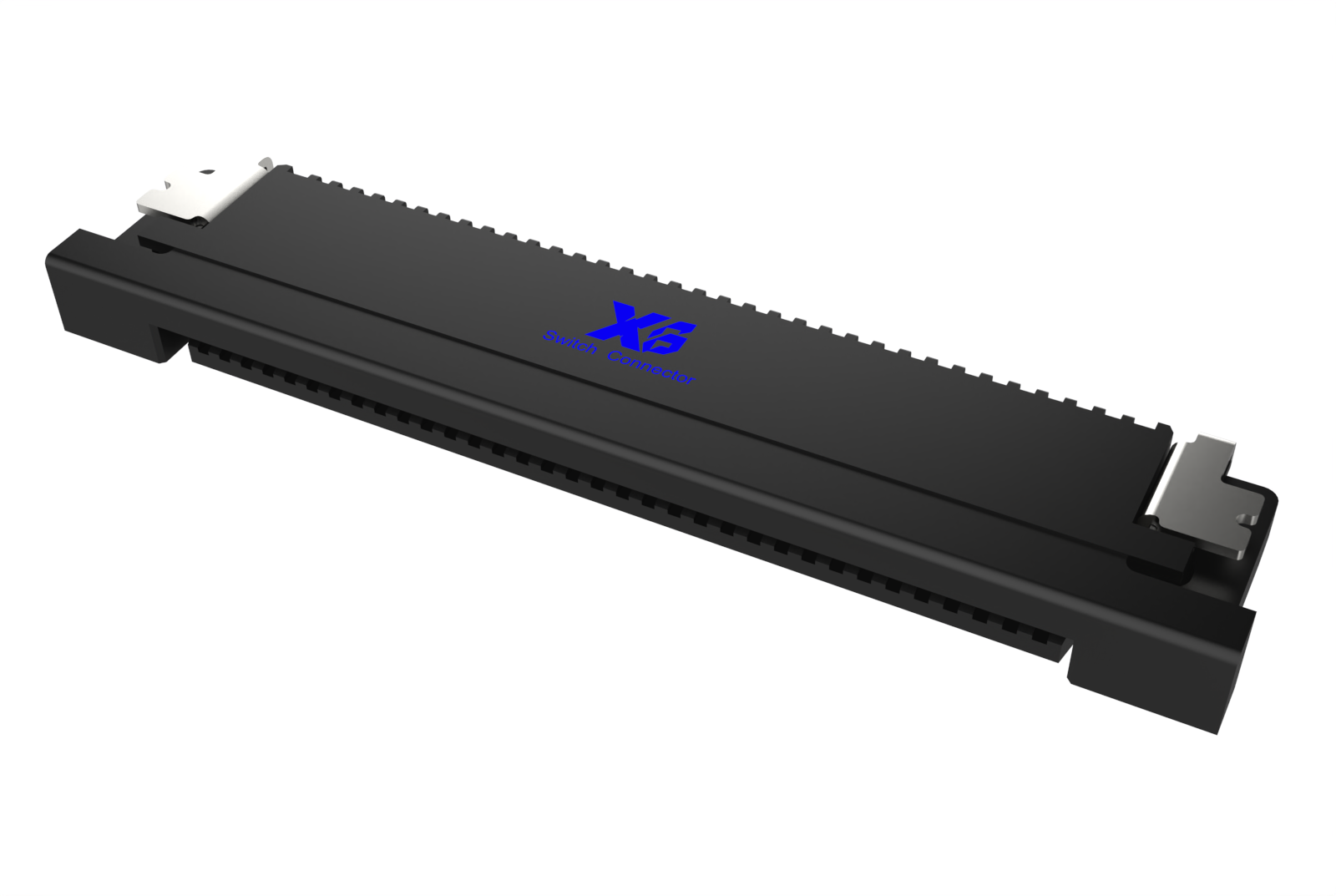

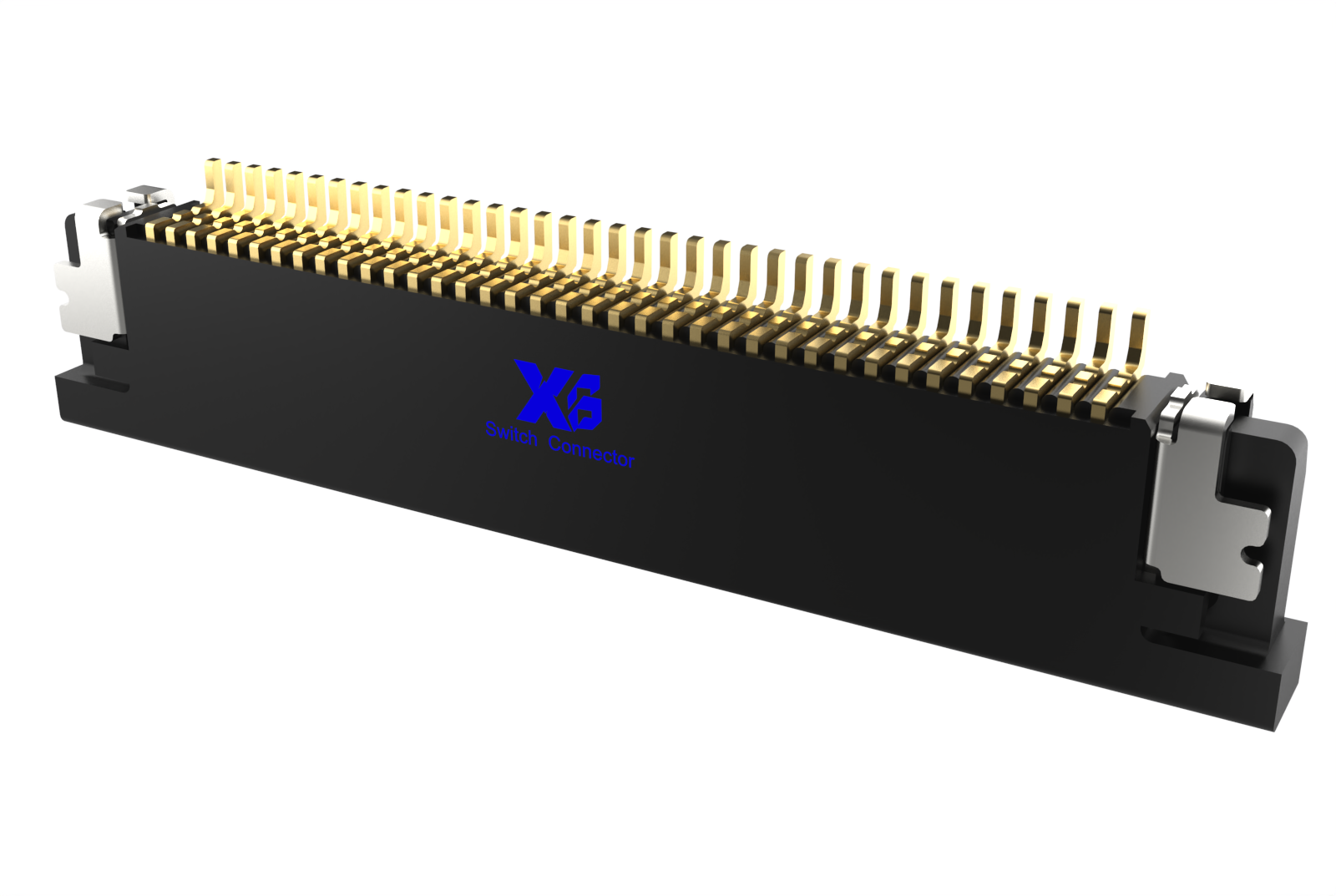

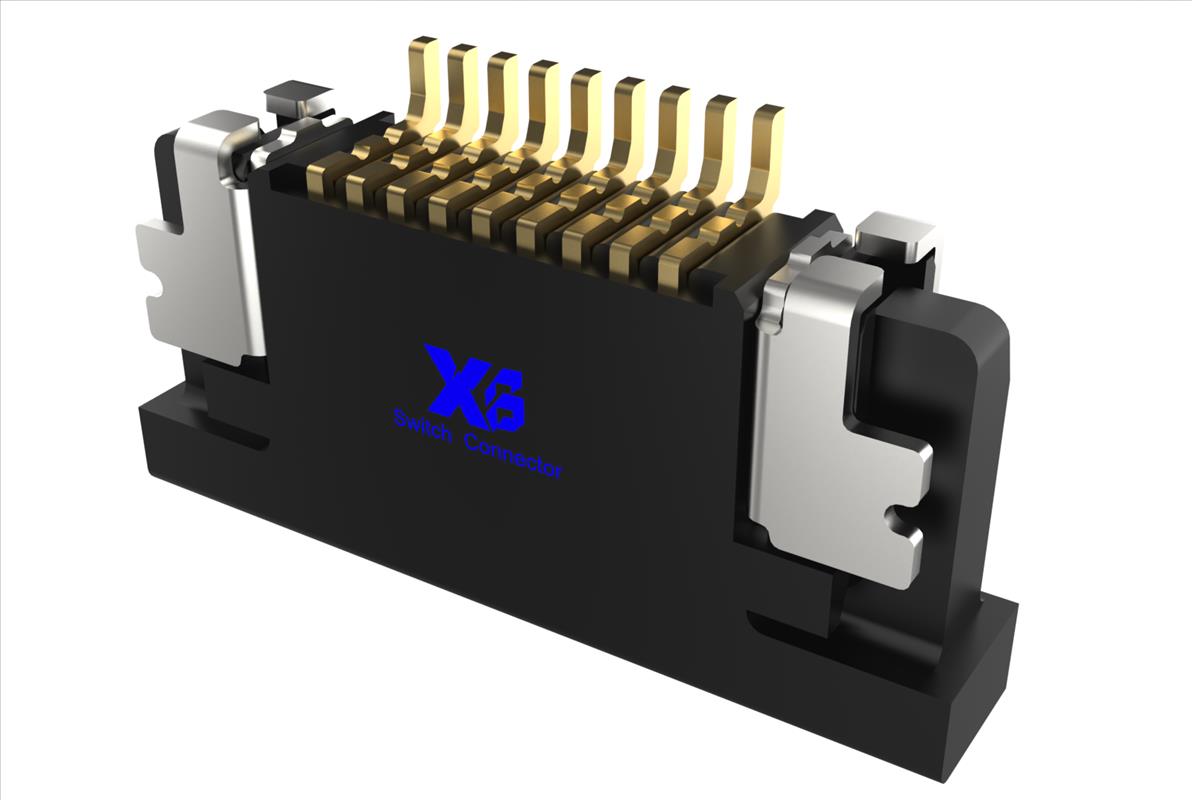

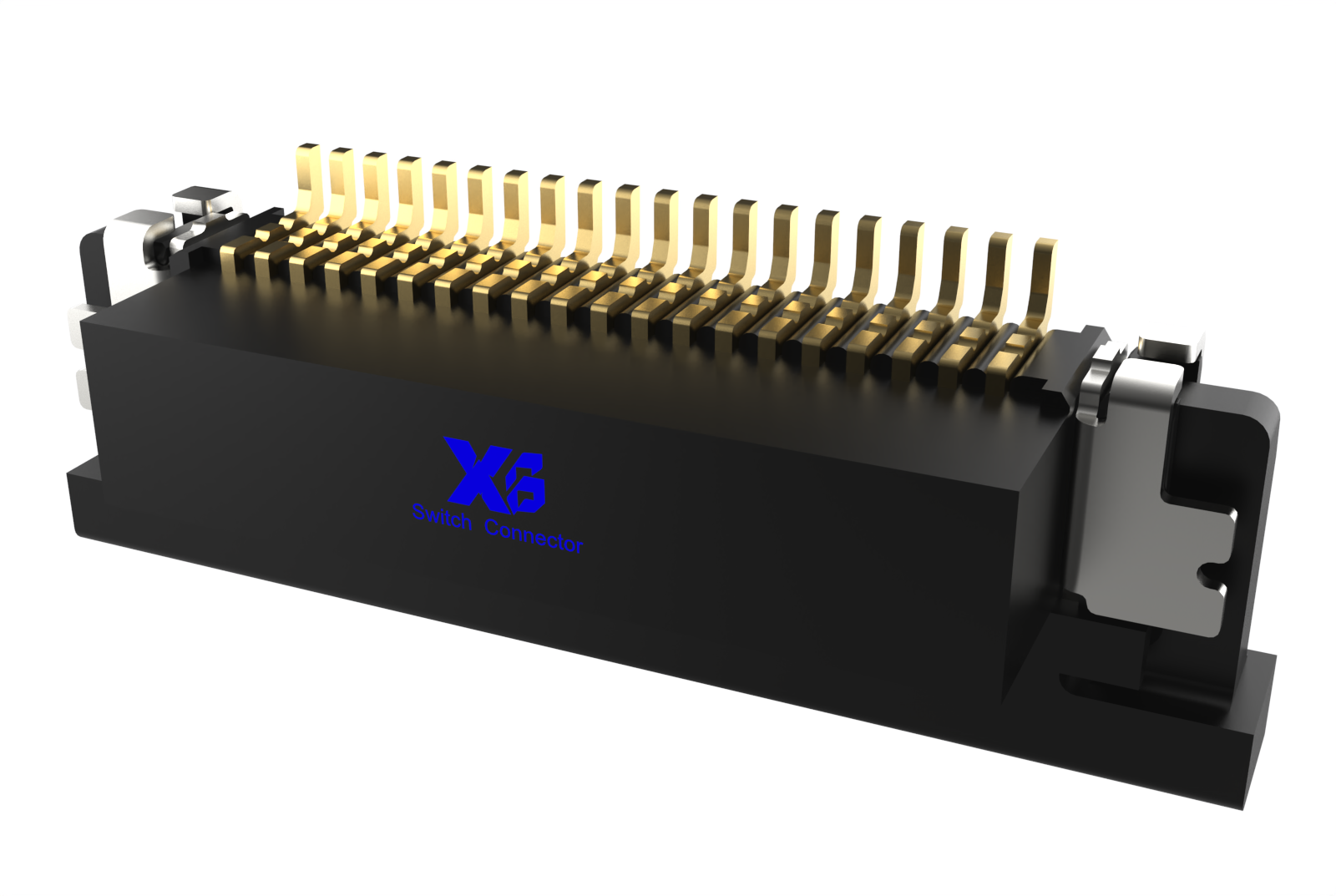

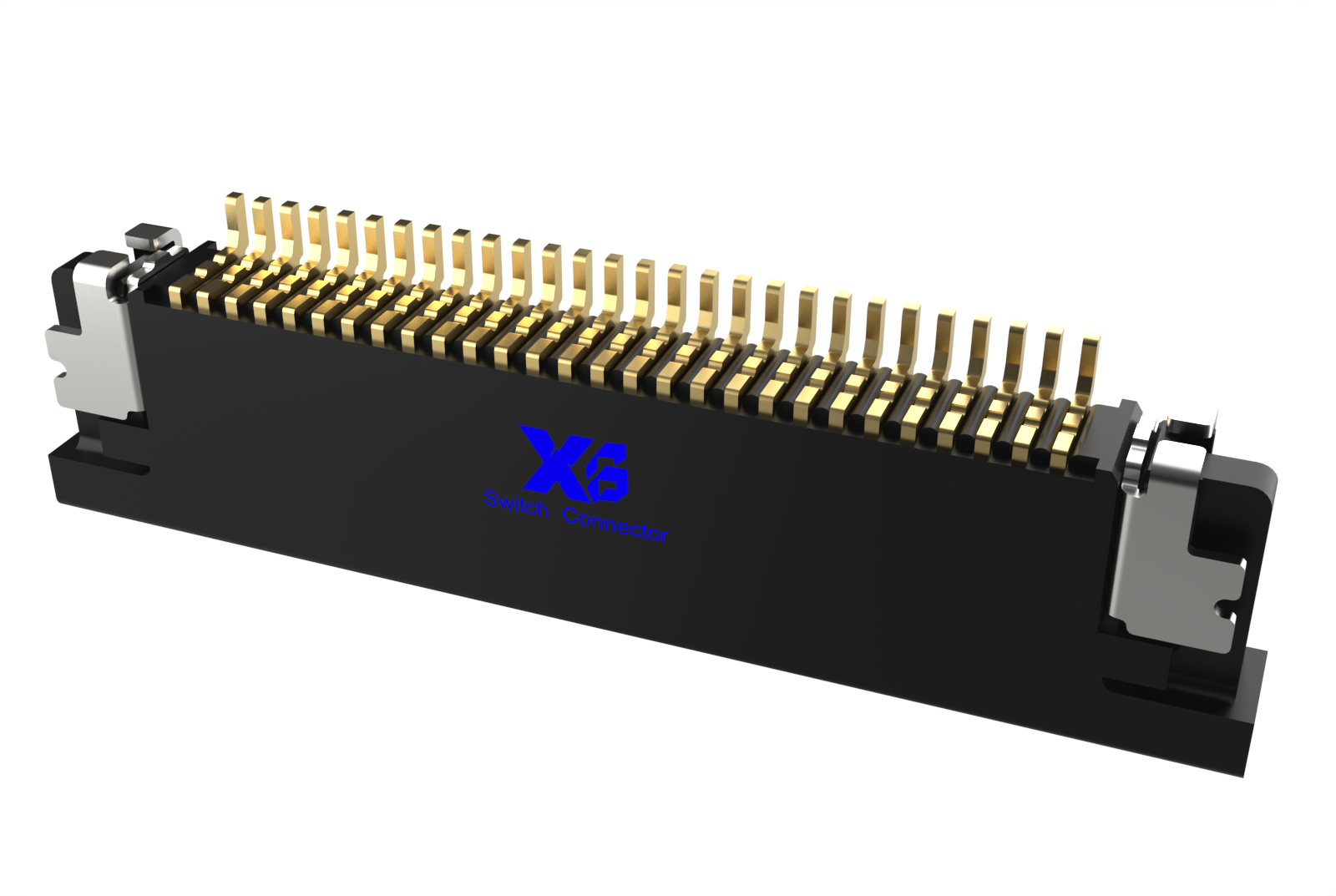

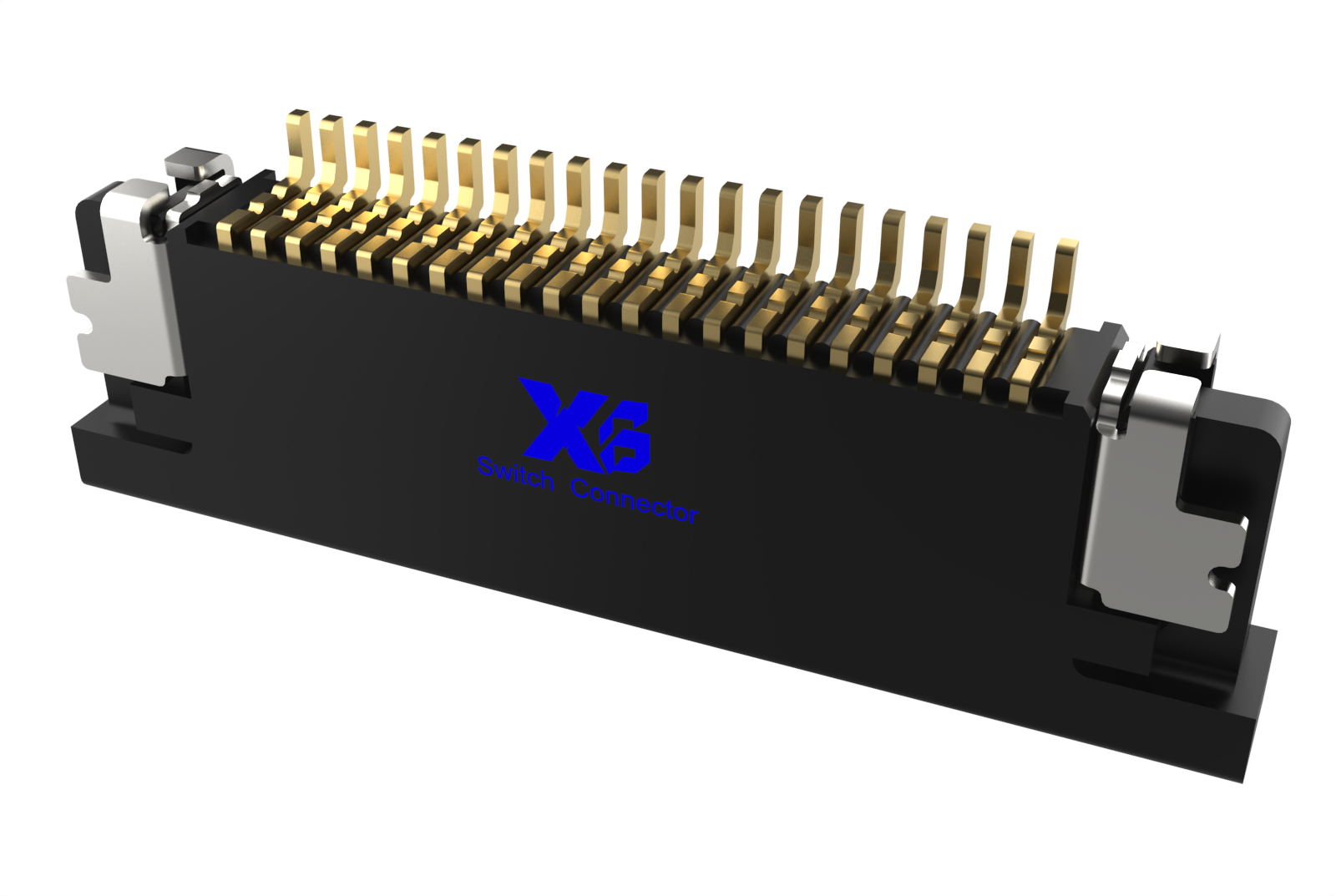

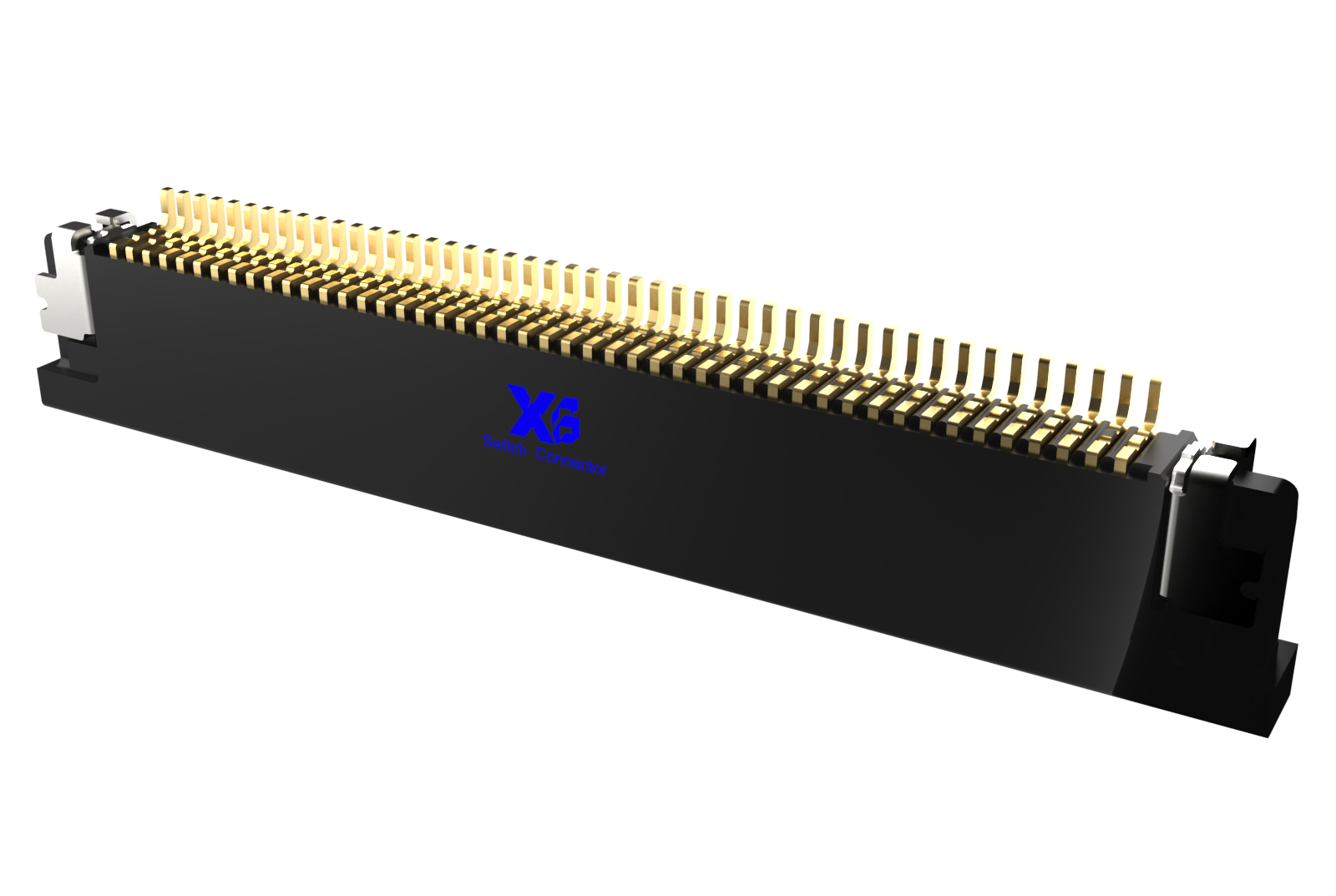

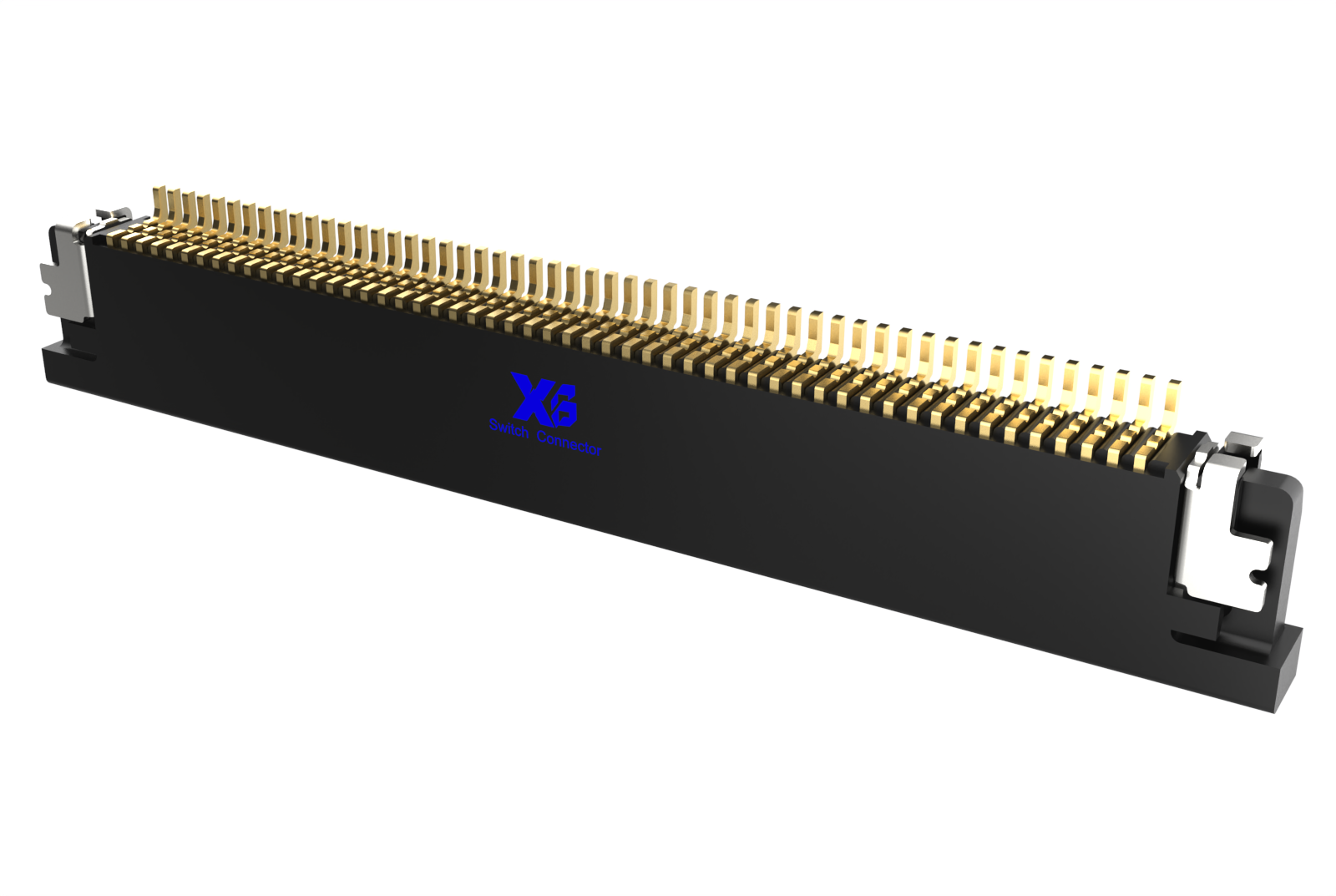

XB-FPC-CF-2004xD0x0-NH
3D
図面
| 製品マテリアル | 1.FPCコネクタ/FCコネクタ | マテリアル |
| 2.主体 | LCP（原色）UL 94V-0 | |
| 3.ファスナー | LCP（ブラック）UL 94V-0 | |
| 4.端子 | りんどう | |
| 5.位置決めシート | おうどう | |
| 製品タイプのプロパティ | 定格電圧 | 30V/50V AC/DC |
| 定格電流 | 0.3A/0.5A AC/DC | |
| どうさおんどはんい | −40℃±85℃ | |
| きおくおんどはんい | −40℃±85℃ | |
| せっしょくていこう | 30m Ω | |
| ぜつえんていこう | 100 m Ω | |
| たいでんあつ | 250V AC | |
| 機械用アタッチメント | PCBインストールの固定タイプ： | 溶接板 |
| コネクタ取り付けタイプ： | ボードマウント | |
| ようせつせいしけん | ハンダ部分を245℃±5℃の錫炉に浸して3秒間保持する | 溶接端は溶融物に濡れやすく,スズ付着面積は浸漬面積の90%以上を占めなければならない |
| はんだ耐熱性 | 予熱：150~180℃ | 試験後の接続インピーダンス値は |
| 溶接：250±5℃ | 50m Ω以下、外観に異常なしFPC保持力強度PIN数X0.3N以上 | |
| ピーク温度：250±5℃ | ||
| 230℃以上30±5秒 | ||
| 推奨溶接条件（温度/溶接時間） | 予熱：150~180℃ |
|
| 溶接：250±5℃ | ||
| ピーク温度：250±5℃ | ||
| 230℃以上30±5秒 | ||
| この温度グラフはあくまで参考であり、はんだの種類、数などによって変えることができる | ||
