CI4602S-Dongguan xibang Electronics Co., Ltd.

| Centre de produits > Connecteur > Connecteur ligne à carte > Espacement 1,25

▍Numéro de matériel Xibang：CI4602S

Nom du produit: connecteur fil à carte courant nominal: 1A 2A DC / AC Tension nominale:50v DC / AC résistance à la tension: 200v AC

Résistance de contact: 30mΩ résistance d'isolation: 100mΩ méthode de soudage: fil de soudage / plaque de soudage température de fonctionnement: - 25 ℃ ~ + 85 ℃

Matériau du terminal: cuivre phosphaté plaqué argent / or matériel en plastique: LCP durée de vie: 5000 fois conformité du produit: ROHS

3D document et dessins

3D documentXB-X125-CI46-02SL000 CaractéristiquesXB 3D documentXB-X125-CI46-03SL000 CaractéristiquesXB 3D documentXB-X125-CI46-04SL000 CaractéristiquesXB 3D documentXB-X125-CI46-05SL000 CaractéristiquesXB 3D documentXB-X125-CI46-06SL000 CaractéristiquesXB 3D documentXB-X125-CI46-07SL000 CaractéristiquesXB 3D documentXB-X125-CI46-08SL000 CaractéristiquesXB 3D documentXB-X125-CI46-09SL000 CaractéristiquesXB 3D documentXB-X125-CI46-10SL000 CaractéristiquesXB 3D documentXB-X125-CI46-11SL000 CaractéristiquesXB 3D documentXB-X125-CI46-12SL000 CaractéristiquesXB 3D documentXB-X125-CI46-13SL000 CaractéristiquesXB 3D documentXB-X125-CI46-14SL000 CaractéristiquesXB 3D documentXB-X125-CI46-15SL000 CaractéristiquesXB 3D documentXB-X125-CI46-16SL000 CaractéristiquesXB 3D documentXB-X125-CI46-17SL000 CaractéristiquesXB 3D documentXB-X125-CI46-18SL000 CaractéristiquesXB 3D documentXB-X125-CI46-19SL000 CaractéristiquesXB 3D documentXB-X125-CI46-20SL000 CaractéristiquesXB 3D documentXB-X125-CI46-21SL000 CaractéristiquesXB 3D documentXB-X125-CI46-22SL000 CaractéristiquesXB 3D documentXB-X125-CI46-23SL000 CaractéristiquesXB 3D documentXB-X125-CI46-24SL000 CaractéristiquesXB 3D documentXB-X125-CI46-25SL000 CaractéristiquesXB 3D documentXB-X125-CI46-26SL000 CaractéristiquesXB 3D documentXB-X125-CI46-27SL000 CaractéristiquesXB 3D documentXB-X125-CI46-28SL000 CaractéristiquesXB 3D documentXB-X125-CI46-29SL000 CaractéristiquesXB 3D documentXB-X125-CI46-30SL000 CaractéristiquesXB

Informations matérielles
Caractéristiques techniques
Dessins techniques
Spécifications du produit

Identifiant du produit	Image du produit	Description du produit	Code produit	Statut de production	Cycle d'expédition	Poids brut de l'article	MPQ	MOQ	Production en transit	Achats compétitifs	Fonctionnement
XB-X125-CI46-02SL000 3D Dessins		Connecteur à sertir fil - à - carte / boîtier de connecteur à piquer / espacement fil - à - carte: 1,25 mm / connecteur à sertir / connecteur terminal / prise fil - à - carte 2pin		Normale	1 ~ 2 semaines	0,3 grammes	1000 PCS / disque	5 000	10000	Compatibles xibang	Consult
XB-X125-CI46-03SL000 3D Dessins		Connecteur à sertir fil - à - carte / boîtier de connecteur à piquer / espacement fil - à - carte: 1,25 mm / connecteur à sertir / connecteur terminal / prise fil - à - carte 3Pin		Normale	1 ~ 2 semaines	0,3 grammes	1000 PCS / disque	5 000	10000	Compatibles xibang	Consult
XB-X125-CI46-04SL000 3D Dessins		Connecteur à sertir fil - à - carte / boîtier de connecteur à piquer / espacement fil - à - carte: 1,25 mm / connecteur à sertir / connecteur terminal / prise fil - à - carte 4pin		Normale	1 ~ 2 semaines	0,3 grammes	1000 PCS / disque	5 000	10000	Compatibles xibang	Consult
XB-X125-CI46-05SL000 3D Dessins		Connecteur à sertir fil - à - carte / boîtier de connecteur à piquer / espacement fil - à - carte: 1,25 mm / connecteur à sertir / connecteur terminal / prise fil - à - carte 5pin		Normale	1 ~ 2 semaines	0,3 grammes	1000 PCS / disque	5 000	10000	Compatibles xibang	Consult
XB-X125-CI46-06SL000 3D Dessins		Connecteur à sertir fil - à - carte / boîtier de connecteur à piquer / espacement fil - à - carte: 1,25 mm / connecteur à sertir / connecteur terminal / prise fil - à - carte 6pin		Normale	1 ~ 2 semaines	0,3 grammes	1000 PCS / disque	5 000	10000	Compatibles xibang	Consult
XB-X125-CI46-07SL000 3D Dessins		Connecteur à sertir fil - à - carte / boîtier de connecteur à piquer / espacement fil - à - carte: 1,25 mm / connecteur à sertir / connecteur terminal / prise fil - à - carte 7pin		Normale	1 ~ 2 semaines	0,3 grammes	1000 PCS / disque	5 000	10000	Compatibles xibang	Consult
XB-X125-CI46-08SL000 3D Dessins		Connecteur à sertir fil - à - carte / boîtier de connecteur à piquer / espacement fil - à - carte: 1,25 mm / connecteur à sertir / connecteur terminal / prise fil - à - carte 8pin		Normale	1 ~ 2 semaines	0,3 grammes	1000 PCS / disque	5 000	10000	Compatibles xibang	Consult
XB-X125-CI46-09SL000 3D Dessins		Connecteur à sertir fil - à - carte / boîtier de connecteur à piquer / espacement fil - à - carte: 1,25 mm / connecteur à sertir / connecteur terminal / prise fil - à - carte 9pin		Normale	1 ~ 2 semaines	0,3 grammes	1000 PCS / disque	5 000	10000	Compatibles xibang	Consult
XB-X125-CI46-10SL000 3D Dessins		Connecteur à sertir fil - à - carte / boîtier de connecteur à piquer / espacement fil - à - carte: 1,25 mm / connecteur à sertir / connecteur terminal / prise fil - à - carte 10pin		Normale	1 ~ 2 semaines	0,3 grammes	1000 PCS / disque	5 000	10000	Compatibles xibang	Consult
XB-X125-CI46-11SL000 3D Dessins		Connecteur à sertir fil - à - carte / boîtier de connecteur à piquer / espacement fil - à - carte: 1,25 mm / connecteur à sertir / connecteur terminal / prise fil - à - carte 11pin		Normale	1 ~ 2 semaines	0,3 grammes	1000 PCS / disque	5 000	10000	Compatibles xibang	Consult
XB-X125-CI46-12SL000 3D Dessins		Connecteur à sertir fil - à - carte / boîtier de connecteur à piquer / espacement fil - à - carte: 1,25 mm / connecteur à sertir / connecteur terminal / prise fil - à - carte 12pin		Normale	1 ~ 2 semaines	0,3 grammes	1000 PCS / disque	5 000	10000	Compatibles xibang	Consult
XB-X125-CI46-13SL000 3D Dessins		Connecteur à sertir fil - à - carte / boîtier de connecteur à piquer / espacement fil - à - carte: 1,25 mm / connecteur à sertir / connecteur terminal / prise fil - à - carte 13pin		Normale	1 ~ 2 semaines	0,3 grammes	1000 PCS / disque	5 000	10000	Compatibles xibang	Consult
XB-X125-CI46-14SL000 3D Dessins		Connecteur à sertir fil - à - carte / boîtier de connecteur à piquer / espacement fil - à - carte: 1,25 mm / connecteur à sertir / connecteur terminal / prise fil - à - carte 14pin		Normale	1 ~ 2 semaines	0,3 grammes	1000 PCS / disque	5 000	10000	Compatibles xibang	Consult
XB-X125-CI46-15SL000 3D Dessins		Connecteur à sertir fil - à - carte / boîtier de connecteur à piquer / espacement fil - à - carte: 1,25 mm / connecteur à sertir / connecteur terminal / prise fil - à - carte 15pin		Normale	1 ~ 2 semaines	0,3 grammes	1000 PCS / disque	5 000	10000	Compatibles xibang	Consult
XB-X125-CI46-16SL000 3D Dessins		Connecteur à sertir fil - à - carte / boîtier de connecteur à piquer / espacement fil - à - carte: 1,25 mm / connecteur à sertir / connecteur terminal / prise fil - à - carte 16pin		Normale	1 ~ 2 semaines	0,3 grammes	1000 PCS / disque	5 000	10000	Compatibles xibang	Consult

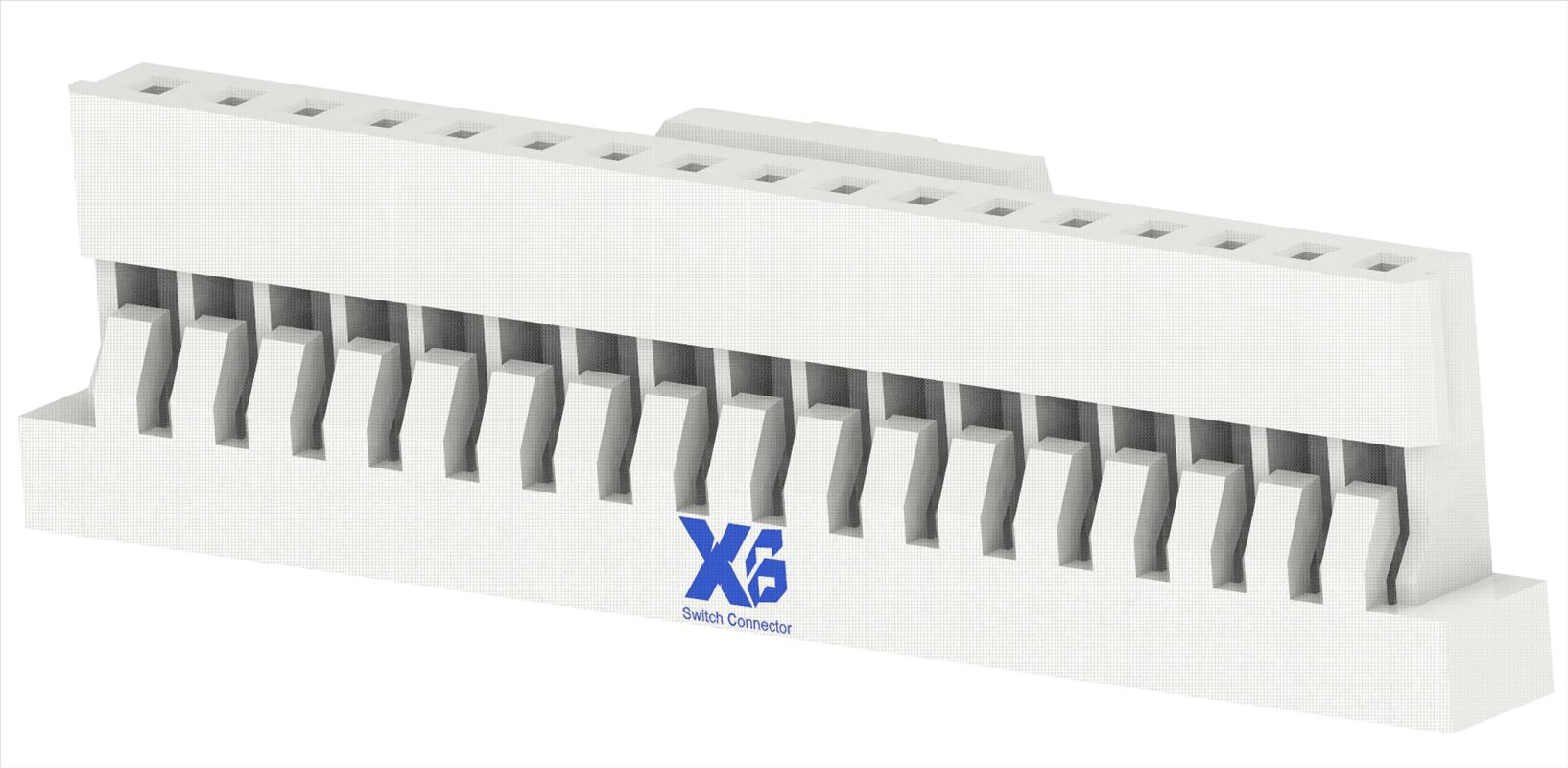

XB-X125-CI46-17SL000 3D Dessins		Connecteur à sertir fil - à - carte / boîtier de connecteur à piquer / espacement fil - à - carte: 1,25 mm / connecteur à sertir / connecteur terminal / prise fil - à - carte 17pin		Normale	1 ~ 2 semaines	0,3 grammes	1000 PCS / disque	5 000	10000	Compatibles xibang	Consult
XB-X125-CI46-18SL000 3D Dessins		Connecteur à sertir fil - à - carte / boîtier de connecteur à piquer / espacement fil - à - carte: 1,25 mm / connecteur à sertir / connecteur terminal / prise fil - à - carte 18pin		Normale	1 ~ 2 semaines	0,3 grammes	1000 PCS / disque	5 000	10000	Compatibles xibang	Consult
XB-X125-CI46-19SL000 3D Dessins		Connecteur à sertir fil - à - carte / boîtier de connecteur à piquer / espacement fil - à - carte: 1,25 mm / connecteur à sertir / connecteur terminal / prise fil - à - carte 19pin		Normale	1 ~ 2 semaines	0,3 grammes	1000 PCS / disque	5 000	10000	Compatibles xibang	Consult
XB-X125-CI46-20SL000 3D Dessins		Connecteur à sertir fil - à - carte / boîtier de connecteur à piquer / espacement fil - à - carte: 1,25 mm / connecteur à sertir / connecteur terminal / prise fil - à - carte 20pin		Normale	1 ~ 2 semaines	0,3 grammes	1000 PCS / disque	5 000	10000	Compatibles xibang	Consult
XB-X125-CI46-21SL000 3D Dessins		Connecteur à sertir fil - à - carte / boîtier de connecteur à piquer / espacement fil - à - carte: 1,25 mm / connecteur à sertir / connecteur terminal / prise fil - à - carte 21pin		Normale	1 ~ 2 semaines	0,3 grammes	1000 PCS / disque	5 000	10000	Compatibles xibang	Consult
XB-X125-CI46-22SL000 3D Dessins		Connecteur à sertir fil - à - carte / boîtier de connecteur à piquer / espacement fil - à - carte: 1,25 mm / connecteur à sertir / connecteur terminal / prise fil - à - carte 22pin		Normale	1 ~ 2 semaines	0,3 grammes	1000 PCS / disque	5 000	10000	Compatibles xibang	Consult
XB-X125-CI46-23SL000 3D Dessins		Connecteur à sertir fil - à - carte / boîtier de connecteur à piquer / espacement fil - à - carte: 1,25 mm / connecteur à sertir / connecteur terminal / prise fil - à - carte 23pin		Normale	1 ~ 2 semaines	0,3 grammes	1000 PCS / disque	5 000	10000	Compatibles xibang	Consult
XB-X125-CI46-24SL000 3D Dessins		Connecteur à sertir fil - à - carte / boîtier de connecteur à piquer / espacement fil - à - carte: 1,25 mm / connecteur à sertir / connecteur terminal / prise fil - à - carte 24pin		Normale	1 ~ 2 semaines	0,3 grammes	1000 PCS / disque	5 000	10000	Compatibles xibang	Consult
XB-X125-CI46-25SL000 3D Dessins		Connecteur à sertir fil - à - carte / boîtier de connecteur à piquer / espacement fil - à - carte: 1,25 mm / connecteur à sertir / connecteur terminal / prise fil - à - carte 25pin		Normale	1 ~ 2 semaines	0,3 grammes	1000 PCS / disque	5 000	10000	Compatibles xibang	Consult
XB-X125-CI46-26SL000 3D Dessins		Connecteur à sertir fil - à - carte / boîtier de connecteur à piquer / espacement fil - à - carte: 1,25 mm / connecteur à sertir / connecteur terminal / prise fil - à - carte 26pin		Normale	1 ~ 2 semaines	0,3 grammes	1000 PCS / disque	5 000	10000	Compatibles xibang	Consult
XB-X125-CI46-27SL000 3D Dessins		Connecteur à sertir fil - à - carte / boîtier de connecteur à piquer / espacement fil - à - carte: 1,25 mm / connecteur à sertir / connecteur terminal / prise fil - à - carte 27pin		Normale	1 ~ 2 semaines	0,3 grammes	1000 PCS / disque	5 000	10000	Compatibles xibang	Consult
XB-X125-CI46-28SL000 3D Dessins		Connecteur à sertir fil - à - carte / boîtier de connecteur à piquer / espacement fil - à - carte: 1,25 mm / connecteur à sertir / connecteur terminal / prise fil - à - carte 28pin		Normale	1 ~ 2 semaines	0,3 grammes	1000 PCS / disque	5 000	10000	Compatibles xibang	Consult
XB-X125-CI46-29SL000 3D Dessins		Connecteur à sertir fil - à - carte / boîtier de connecteur à piquer / espacement fil - à - carte: 1,25 mm / connecteur à sertir / connecteur terminal / prise fil - à - carte 29pin		Normale	1 ~ 2 semaines	0,3 grammes	1000 PCS / disque	5 000	10000	Compatibles xibang	Consult
XB-X125-CI46-30SL000 3D Dessins		Connecteur à sertir fil - à - carte / boîtier de connecteur à piquer / espacement fil - à - carte: 1,25 mm / connecteur à sertir / connecteur terminal / prise fil - à - carte 30pin		Normale	1 ~ 2 semaines	0,3 grammes	1000 PCS / disque	5 000	10000	Compatibles xibang	Consult

Matériau du produit	1. Connecteur ligne à carte	Matériaux
	2. Enveloppe extérieure	UL 94V-2/UL94V-0
	3. Terminaux	Plaqué argent au cuivre phosphoré/Plaqué or au cuivre phosphore
	3. Coques en caoutchouc	LCP
	4. Aiguille PIN	Plaqué argent au cuivre phosphoré/Plaqué or au cuivre phosphore

Caractéristiques du type de produit	Courant nominal	1 A 2A AC/DC
	Tension nominale	50V AC/DC
	Plage de température de fonctionnement	– 25 °C ± 85 °C
	Résistance de contact	30mΩ
	Résistance d'isolement	100 mΩ
	Tension de résistance	200V AC

Résistance à l'environnement	Résistance au froid	25 ± 2 °C 96/h
	Résistance à la chaleur	85 ± 2 °C 96/h
	Résistance à l'humidité	40 ± 2 °C Humidité relative 90 à 95% 96/h

Accessoires mécaniques	Mode d'installation	Fil de soudure/plaque de soudure
	Type de montage du connecteur:	Installation de la plaque

Expérience de soudabilité	Plonger les bornes dans le flux pendant 5 secondes, puis les plonger dans un four à étain à 255 ± 5 °C pendant 3 ± 0,5 secondes	La surface de fixation de l'étain doit dépasser de plus de 95% la surface d'immersion.

Résistance à la chaleur de la soudure	La borne doit être testée pour la résistance à la consommation d'étain dans les conditions suivantes, et l'impédance de contact doit être testée après la résistance à la chaleur de la soudure
	Basé sur: EIA-364-56A	Exemptes de fissures, rayures et fissures
	Température de soudabilité: 250° ± 5C
	Temps: 5s +/- 1s
Expériences de soudage par refusion et de soudage à la vague	Soudage à la vague	Type DIP Température de soudure recommandée de 260 ºC (500 ºF) jusqu'à 5 secondes
	Soudage à la main	Utilisez un fer à souder 30W pour contrôler la température à 350 ° C, le temps de soudage est d'environ 5 secondes
	Soudage au four	La température maximale du four de resoudage de type SMT est de 260 ℃, et lorsque la température est de 260 ℃, la durée maximale ne dépasse pas 10 secondes

Document de conformité EIA du produit

ABS en anglais

LCP English

Pa9t version anglaise

Pa46 version anglaise

PA66 version anglaise

PBT anglais

POM anglais

Version anglaise de l'app

SPCC anglais

Acier inoxydable anglais

Nickel plaqué anglais

Version anglaise en étain

Silicone version anglaise

Laiton anglais

Phosphate de cuivre anglais

Conforme à la directive européenne RoHS (2011/65/EU)

Conforme aux exigences de la directive EU ELV 2000/53/EC
