XB-DC-T-5521TP-250T-Dongguan xibang Electronics Co., Ltd.

| Centre de produits > Prise de courant > Prise de courant continu > DC Prise pour

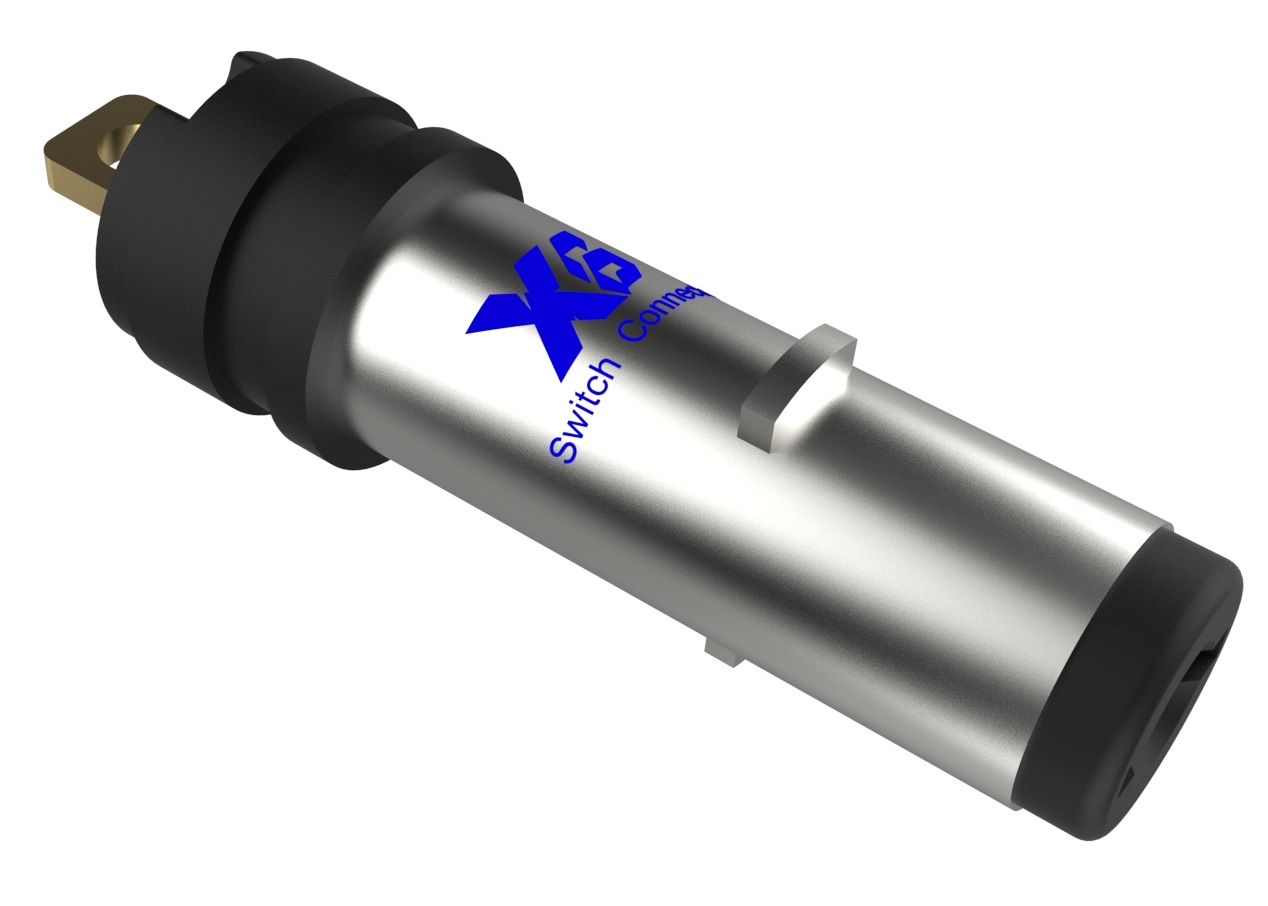

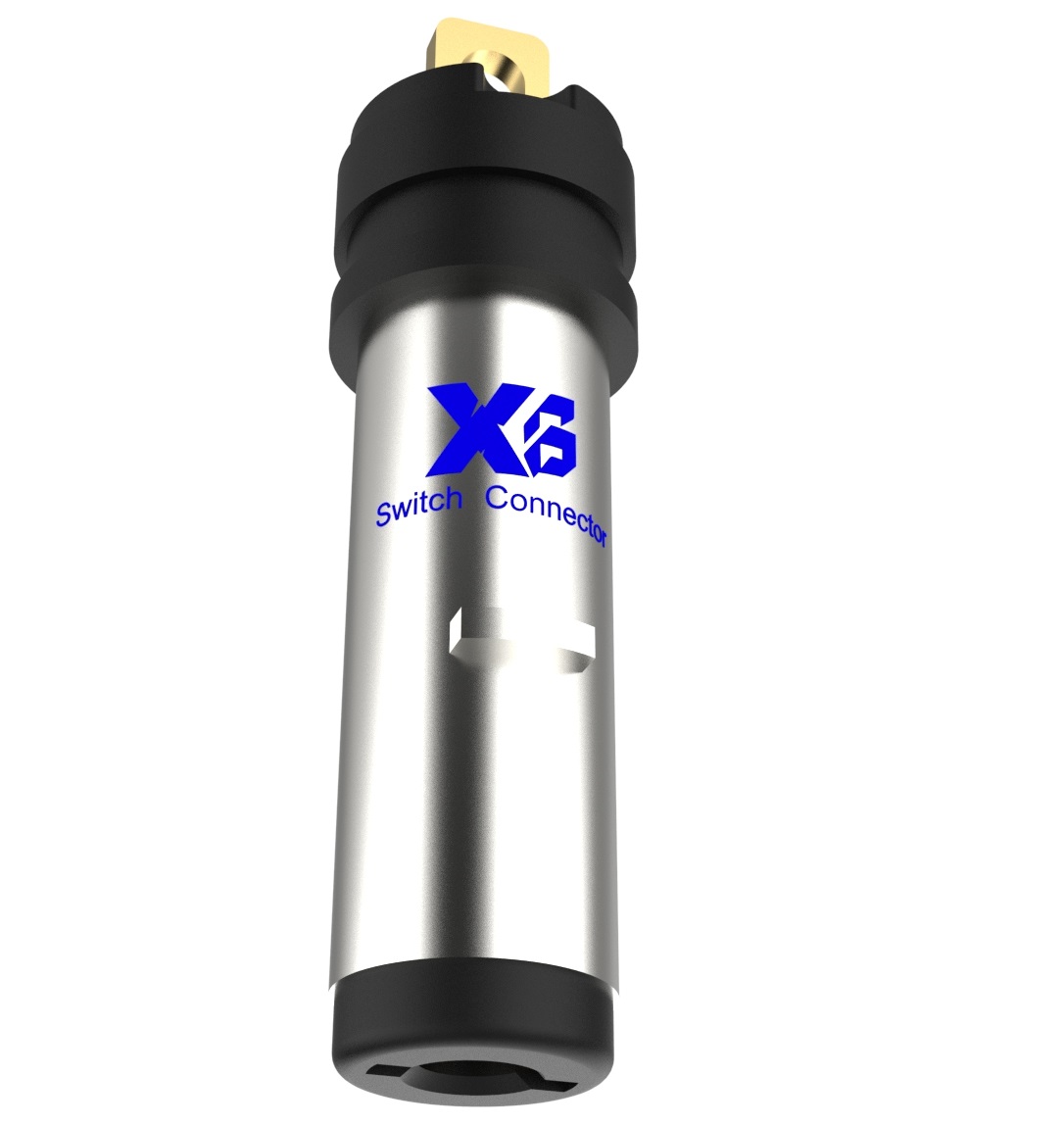

▍Numéro de matériel Xibang：XB-DC-T-5521TP-250T

Type de produit: prise DC courant nominal: 1a 3A Tension nominale: 12V 24V DC

Résistance de contact: 100m Ω Max résistance à la tension: 500 V AC Min résistance d'isolation: 1000 mΩ min

Test de vie: 5000 fois test de brouillard salin: 24 heures méthode d'installation: plug - in

Force d'extraction: 2 - 30 n force d'extraction: 2 - 30 n certification du produit: ROHS

3D document et dessins

3D documentXB-DC-T-5521TP-250T CaractéristiquesCT 3D documentXB-DC-T-5521TP-250T CaractéristiquesCT 3D documentXB-DC-T-5521TP-250T CaractéristiquesCT

Informations matérielles
Caractéristiques techniques
Dessins techniques
Spécifications du produit

Identifiant du produit	Image du produit	Description du produit	Code produit	Statut de production	Cycle d'expédition	Poids brut de l'article	MPQ	MOQ	Production en transit	Achats compétitifs	Fonctionnement
XB-DC-T-5521TP-250T 3D Dessins		Tête DC anti - chute / DC mâle 5525 / DC mâle 5520 / fiche 5521 / fiche d'alimentation avec verrouillage / fiche DC avec verrouillage / fiche DC anti - chute		Normale	4 ~ 7	0.35	1000	50000	100000	Compatibles xibang	Consult
XB-DC-T-5521TP-250T-X 3D Dessins		Tête DC anti - chute / DC mâle 5525 / DC mâle 5520 / fiche 5521 / fiche d'alimentation avec verrouillage / fiche DC avec verrouillage / fiche DC anti - chute		Normale	4 ~ 7	0.35	1000	50000	100000	Compatibles xibang	Consult
XB-DC-T-5521TP-250T-X-X 3D Dessins		Tête DC anti - chute / DC mâle 5525 / DC mâle 5520 / fiche 5521 / fiche d'alimentation avec verrouillage / fiche DC avec verrouillage / fiche DC anti - chute		Normale	4 ~ 7	0.35	1000	50000	100000	Compatibles xibang	Consult

Matériau du produit	1.Prise DC	Matériaux
	2. Gaine	ABS
	3. Éclats d ' obus	Brass
	4. Base	PBT/PA66/POM
	5. Contacts	Laiton/argenté/doré
	6. Terminaux	Laiton/argenté/doré

	Plage de température d'utilisation	– 30 °C ± 85 °C
	Puissance maximale (charge de résistance)	3A 30V
	Cote minimale (charge de résistance)	1A 12V

Propriétés électriques	Tension de résistance	500 V AC
	Résistance d'isolement	100 MΩ max

Énergie de durabilité	Durée de vie sans charge	5000 fois
	Durée de vie de la charge	5000 fois

Résistance à l'environnement	Résistance au froid	40 ± 3 °C à 96 h
	Résistance à la chaleur	80 ± 2 °C pour 96 h
	Résistance à l'humidité	40 ± 2 °C, 90 à 95% HR pour 96 h

1. Expériences de changement de température	Après 5 cycles, l'essai est effectué après 30 minutes de maintien dans des conditions normales, conformément à la figure ci-dessous.
3. Distribution de la température
3. Distribution de la température
Lors du soudage à la main	Température de soudage	260 °C maximum
	Temps de préchauffage	Maximum 60 secondes
	Temps d'imprégnation continu	3 secondes max.
	Nombre de soudures	1

Document de conformité EIA du produit

ABS en anglais

LCP English

Pa9t version anglaise

Pa46 version anglaise

PA66 version anglaise

PBT anglais

POM anglais

Version anglaise de l'app

SPCC anglais

Acier inoxydable anglais

Nickel plaqué anglais

Version anglaise en étain

Silicone version anglaise

Laiton anglais

Phosphate de cuivre anglais

Conforme à la directive européenne RoHS (2011/65/EU)

Conforme aux exigences de la directive EU ELV 2000/53/EC
