▍Numéro de matériel Xibang：21W405S

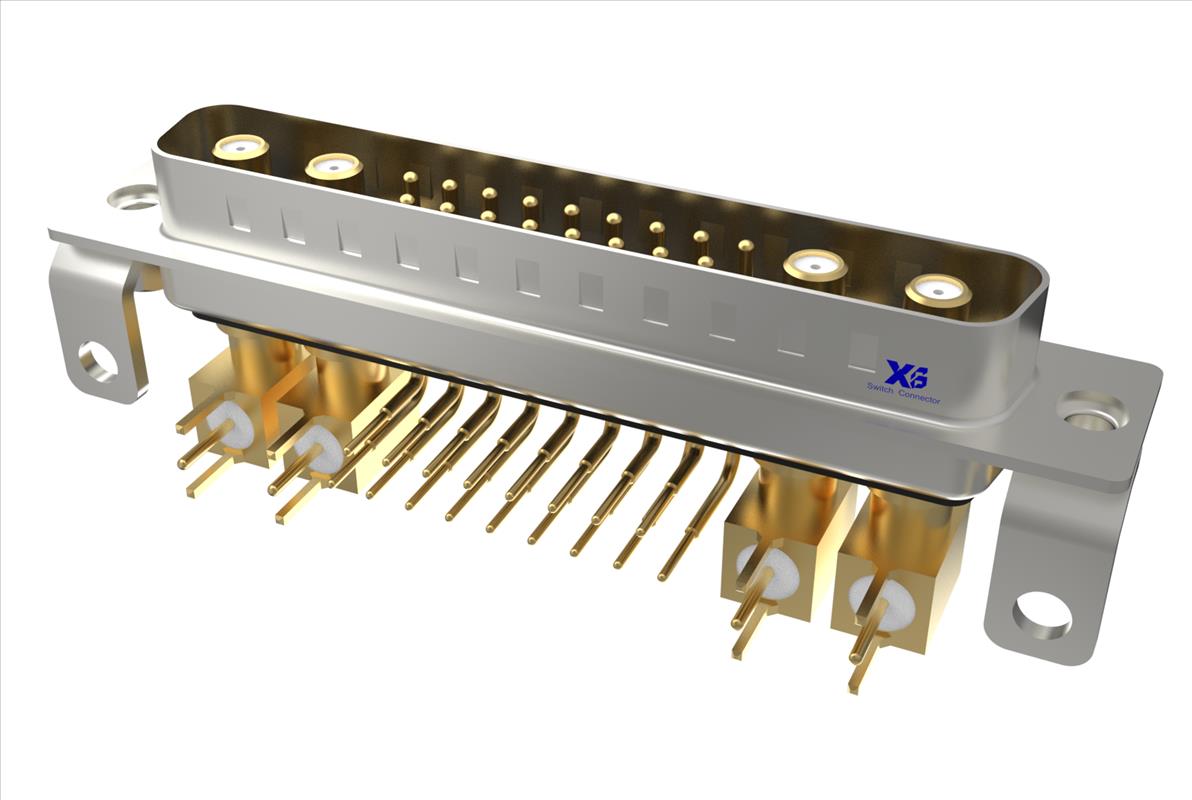

Nom du produit: connecteur D - Sub courant nominal: 3A Tension nominale: 250V AC résistance à la tension: 1000v AC

Résistance de contact: 10mΩ résistance d'isolation: 100mΩ méthode de soudage: ligne de soudage / plaque de soudage température de fonctionnement: - 55 ℃ ± 125 ℃

Force d'opération: 17kgf matériel en plastique: UL 94V - 0 durée de vie: 5000times conformité du produit: ROHS

3D document et dessins

3D documentXB-21W4-PCHXXXXX000 CaractéristiquesSUB 3D documentXB-21W4-PCHXXXXXB00 CaractéristiquesSUB 3D documentXB-21W4-PCHXXXXXC00 CaractéristiquesSUB 3D documentXB-21W4-PCHXXXXXI00 CaractéristiquesSUB 3D documentXB-21W4-PCHXXXXXI10 CaractéristiquesSUB

Informations matérielles
Caractéristiques techniques
Dessins techniques
Spécifications du produit

Identifiant du produit	Image du produit	Description du produit	Code produit	Statut de production	Cycle d'expédition	Poids brut de l'article	MPQ	MOQ	Production en transit	Achats compétitifs	Fonctionnement
XB-21W4-PCHXXXXX000 3D Dessins		Connecteur de prise d - Sub / connecteur combiné D - Sub / connecteur D - Sub / connecteur femelle D - Sub / connecteur mâle D - Sub 21pin		Normale	1 ~ 2 semaines	5.204	230 pièces / disque	690	10000	Compatibles xibang	Consult
XB-21W4-PCHXXXXXB00 3D Dessins		Connecteur de prise d - Sub / connecteur combiné D - Sub / connecteur D - Sub / connecteur femelle D - Sub / connecteur mâle D - Sub 21pin		Normale	1 ~ 2 semaines	5.204	230 pièces / disque	690	10000	Compatibles xibang	Consult
XB-21W4-PCHXXXXXC00 3D Dessins		Connecteur de prise d - Sub / connecteur combiné D - Sub / connecteur D - Sub / connecteur femelle D - Sub / connecteur mâle D - Sub 21pin		Normale	1 ~ 2 semaines	5.204	230 pièces / disque	690	10000	Compatibles xibang	Consult
XB-21W4-PCHXXXXXI00 3D Dessins		Connecteur de prise d - Sub / connecteur combiné D - Sub / connecteur D - Sub / connecteur femelle D - Sub / connecteur mâle D - Sub 21pin		Normale	1 ~ 2 semaines	5.204	230 pièces / disque	690	10000	Compatibles xibang	Consult
XB-21W4-PCHXXXXXI10 3D Dessins		Connecteur de prise d - Sub / connecteur combiné D - Sub / connecteur D - Sub / connecteur femelle D - Sub / connecteur mâle D - Sub 21pin		Normale	1 ~ 2 semaines	5.204	230 pièces / disque	690	10000	Compatibles xibang	Consult

Matériau du produit	1. Connecteur D - Sub	Matériel
	2. Coquille	UL94V-0
	3.Terminal	Bronze phosphoreux plaqué argent/bronze phosphoreux plaqué or
	3. Coque en plastique	Bronze phosphoreux

Caractéristiques des types de produits	Courant nominal	3A
	Tension nominale	250 V CA/CC
	Plage de température de fonctionnement	-55°C±125°C
	Résistance de contact	30 mΩ
	Résistance d'isolation	10 mΩ
	Résister à la tension	1000 V CA

Résistance environnementale	Résistance au froid	-25 ± 2 ℃ 96/heure
	Résistance à la chaleur	105 ± 2 ℃ 96/heure
	Résistance à l'humidité	35 ± 3 ℃ humidité relative 90 ~ 95 % 96/h

Accessoires mécaniques	Méthode d'installation	Fil/plaque de liaison
	Type de montage du connecteur :	montage sur carte

Test de soudabilité	Trempez les broches des bornes dans le flux pendant 5 secondes, puis plongez les broches des bornes dans un four à étain à 230 ± 5 ℃ pendant 5 ± 0,5 secondes.	La zone d'adhésion de l'étain doit dépasser 95 % de la surface immergée

Résistance à la chaleur de soudure	Les bornes doivent être testées pour la résistance à la soudure dans les conditions suivantes, et testées pour la résistance de contact après le soudage, la résistance thermique.
	Basé sur : EIA-364-56A	Pas de fissures, rayures ou cassures
	Température de brasage : 245°±5C
	Temps : 3 s +/-0,5 s
Expériences de refusion et de brasage à la vague	brasage à la vague	La température de soudage recommandée pour le type DIP est de 260°C (500°F) pendant 5 secondes maximum
	Soudure à la main	Utilisez un fer à souder de 30 W pour contrôler la température à 380°C et soudez pendant environ 3 secondes.
	brasage par refusion	La température maximale du four de refusion SMT est de 260°C. Lorsque la température est de 260°C, la durée maximale ne dépasse pas 10 secondes.

Document de conformité EIA du produit

ABS en anglais

LCP English

Pa9t version anglaise

Pa46 version anglaise

PA66 version anglaise

PBT anglais

POM anglais

Version anglaise de l'app

SPCC anglais

Acier inoxydable anglais

Nickel plaqué anglais

Version anglaise en étain

Silicone version anglaise

Laiton anglais

Phosphate de cuivre anglais

Conforme à la directive européenne RoHS (2011/65/EU)

Conforme aux exigences de la directive EU ELV 2000/53/EC
