▍Numéro de matériel Xibang：CP0153A

Nom du produit: connecteur fil à carte courant nominal: 9A DC / AC Tension nominale: 600V DC / AC résistance à la tension: 1500v AC

Résistance de contact: 10mΩ résistance d'isolation: 1000mΩ méthode de soudage: ligne de soudage / plaque de soudage température de fonctionnement: - 40 ℃ ~ + 105 ℃

Matériau du terminal: cuivre phosphaté plaqué argent / or matériel en plastique: LCP durée de vie: 5000 fois conformité du produit: ROHS

3D document et dessins

3D documentXB-X42-CP014-02150 CaractéristiquesCP 3D documentXB-X42-CP014-04150 CaractéristiquesCP 3D documentXB-X42-CP014-06150 CaractéristiquesCP 3D documentXB-X42-CP014-08150 CaractéristiquesCP 3D documentXB-X42-CP014-10150 CaractéristiquesCP 3D documentXB-X42-CP014-12150 CaractéristiquesCP 3D documentXB-X42-CP014-14150 CaractéristiquesCP 3D documentXB-X42-CP014-16150 CaractéristiquesCP 3D documentXB-X42-CP014-18150 CaractéristiquesCP 3D documentXB-X42-CP014-20150 CaractéristiquesCP 3D documentXB-X42-CP014-22150 CaractéristiquesCP 3D documentXB-X42-CP014-24150 CaractéristiquesCP

Informations matérielles
Caractéristiques techniques
Dessins techniques
Spécifications du produit

Identifiant du produit	Image du produit	Description du produit	Code produit	Statut de production	Cycle d'expédition	Poids brut de l'article	MPQ	MOQ	Production en transit	Achats compétitifs	Fonctionnement
CP0153A 3D Dessins		Connecteur de connecteur de ligne à carte à double rangée / connecteur de ligne à carte CP / connecteur de CP siège de rangée DIP / connecteur de ligne à carte Espacement: 4,2 mm / connecteur de ligne à carte 2pin		Normale	1 ~ 2 semaines	0,3 grammes	1000 PCS / disque	5 000	10000	Compatibles xibang	Consult

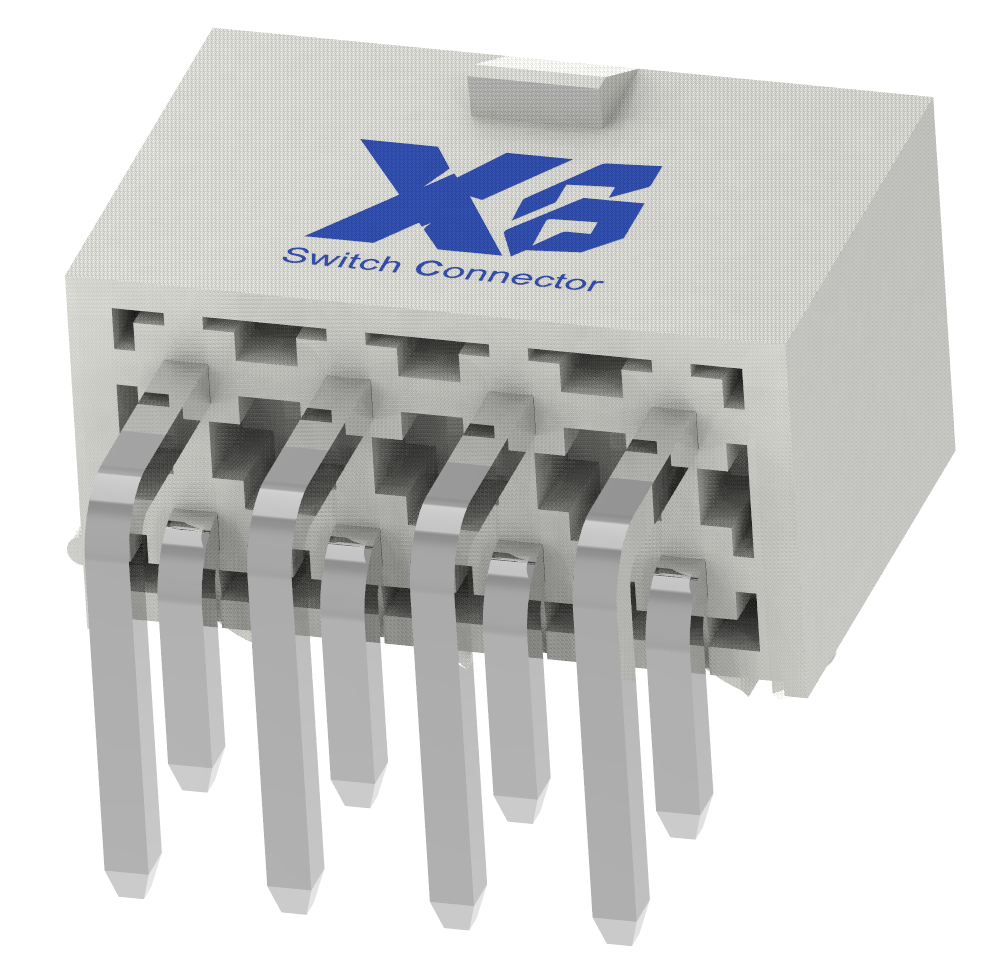

XB-X42-CP014-04150 3D Dessins		Connecteur de connecteur de ligne à carte à double rangée / connecteur de ligne à carte CP / connecteur de CP siège de rangée DIP / connecteur de ligne à carte Espacement: 4,2 mm / connecteur de ligne à carte 4pin		Normale	1 ~ 2 semaines	0,3 grammes	1000 PCS / disque	5 000	10000	Compatibles xibang	Consult
XB-X42-CP014-06150 3D Dessins		Connecteur de connecteur de ligne à carte à double rangée / connecteur de ligne à carte CP / connecteur de CP siège de rangée DIP / connecteur de ligne à carte Espacement: 4,2 mm / connecteur de ligne à carte 6pin		Normale	1 ~ 2 semaines	0,3 grammes	1000 PCS / disque	5 000	10000	Compatibles xibang	Consult
XB-X42-CP014-08150 3D Dessins		Connecteur de connecteur de ligne à carte à double rangée / connecteur de ligne à carte CP / connecteur de CP siège de rangée DIP / connecteur de ligne à carte Espacement: 4,2 mm / connecteur de ligne à carte 8pin		Normale	1 ~ 2 semaines	0,3 grammes	1000 PCS / disque	5 000	10000	Compatibles xibang	Consult
XB-X42-CP014-10150 3D Dessins		Connecteur de connecteur de ligne à carte à double rangée / connecteur de ligne à carte CP / connecteur de CP siège de rangée DIP / connecteur de ligne à carte Espacement: 4,2 mm / connecteur de ligne à carte 10pin		Normale	1 ~ 2 semaines	0,3 grammes	1000 PCS / disque	5 000	10000	Compatibles xibang	Consult
XB-X42-CP014-12150 3D Dessins		Connecteur de connecteur de ligne à carte à double rangée / connecteur de ligne à carte CP / connecteur de CP siège de rangée DIP / connecteur de ligne à carte Espacement: 4,2 mm / connecteur de ligne à carte 12pin		Normale	1 ~ 2 semaines	0,3 grammes	1000 PCS / disque	5 000	10000	Compatibles xibang	Consult
XB-X42-CP014-14150 3D Dessins		Connecteur de connecteur de ligne à carte à double rangée / connecteur de ligne à carte CP / connecteur de CP siège de rangée DIP / connecteur de ligne à carte Espacement: 4,2 mm / connecteur de ligne à carte 14pin		Normale	1 ~ 2 semaines	0,3 grammes	1000 PCS / disque	5 000	10000	Compatibles xibang	Consult
XB-X42-CP014-16150 3D Dessins		Connecteur de connecteur de ligne à carte à double rangée / connecteur de ligne à carte CP / connecteur de CP rangée DIP / espacement des connecteurs de ligne à carte: 4,2 mm / connecteur de ligne à carte 16pin		Normale	1 ~ 2 semaines	0,3 grammes	1000 PCS / disque	5 000	10000	Compatibles xibang	Consult

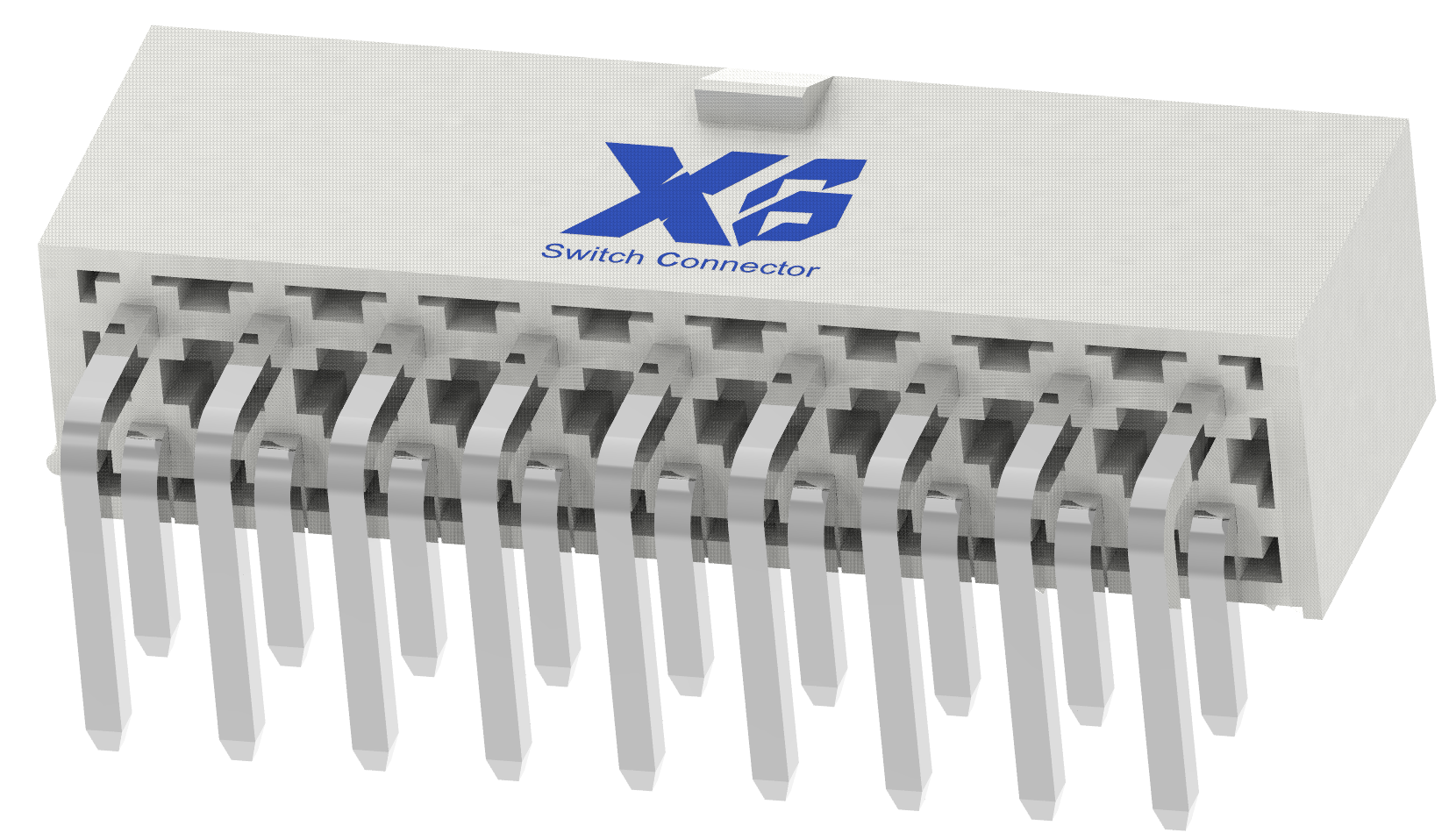

XB-X42-CP014-18150 3D Dessins		Connecteur de connecteur de ligne à carte à double rangée / connecteur de ligne à carte CP / connecteur de CP siège de rangée DIP / connecteur de ligne à carte Espacement: 4,2 mm / connecteur de ligne à carte 18pin		Normale	1 ~ 2 semaines	0,3 grammes	1000 PCS / disque	5 000	10000	Compatibles xibang	Consult
XB-X42-CP014-20150 3D Dessins		Connecteur de connecteur de ligne à carte à double rangée / connecteur de ligne à carte CP / connecteur de CP siège de rangée DIP / connecteur de ligne à carte Espacement: 4,2 mm / connecteur de ligne à carte 20pin		Normale	1 ~ 2 semaines	0,3 grammes	1000 PCS / disque	5 000	10000	Compatibles xibang	Consult
XB-X42-CP014-22150 3D Dessins		Connecteur de connecteur de ligne à carte à double rangée / connecteur de ligne à carte CP / connecteur de CP siège de rangée DIP / connecteur de ligne à carte Espacement: 4,2 mm / connecteur de ligne à carte 22pin		Normale	1 ~ 2 semaines	0,3 grammes	1000 PCS / disque	5 000	10000	Compatibles xibang	Consult
XB-X42-CP014-24150 3D Dessins		双排线对板接头连接器/线对板CP接头/CP接头连接器排座DIP/线对板连接器间距:4.2mm/线对板连接器24PIN		正常	1~2周	0.3g	1000 PCS /圆盘	5000 PCS	10000	Compatibles xibang	Consult

Matériau du produit	1. Connecteur ligne à carte	Matériaux
	2. Enveloppe extérieure	UL 94V-2/UL94V-0
	3. Terminaux	Plaqué argent au cuivre phosphoré/Plaqué or au cuivre phosphore
	3. Coques en caoutchouc	LCP
	4. Aiguille PIN	Plaqué argent au cuivre phosphoré/Plaqué or au cuivre phosphore

Caractéristiques du type de produit	Courant nominal	9A AC/DC
	Tension nominale	600V AC/DC
	Plage de température de fonctionnement	–40 °C ± 105 °C
	Résistance de contact	10mΩ
	Résistance d'isolement	1000 mΩ
	Tension de résistance	1500V AC

Résistance à l'environnement	Résistance au froid	25 ± 2 °C 96/h
	Résistance à la chaleur	85 ± 2 °C 96/h
	Résistance à l'humidité	40 ± 2 °C Humidité relative 90 à 95% 96/h

Accessoires mécaniques	Mode d'installation	Fil de soudure/plaque de soudure
	Type de montage du connecteur:	Installation de la plaque

Expérience de soudabilité	Plonger les bornes dans le flux pendant 5 secondes, puis les plonger dans un four à étain à 255 ± 5 °C pendant 3 ± 0,5 secondes	La surface de fixation de l'étain doit dépasser de plus de 95% la surface d'immersion.

Résistance à la chaleur de la soudure	La borne doit être testée pour la résistance à la consommation d'étain dans les conditions suivantes, et l'impédance de contact doit être testée après la résistance à la chaleur de la soudure
	Basé sur: EIA-364-56A	Exemptes de fissures, rayures et fissures
	Température de soudabilité: 250° ± 5C
	Temps: 5s +/- 1s
Expériences de soudage par refusion et de soudage à la vague	Soudage à la vague	Type DIP Température de soudure recommandée de 260 ºC (500 ºF) jusqu'à 5 secondes
	Soudage à la main	Utilisez un fer à souder 30W pour contrôler la température à 350 ° C, le temps de soudage est d'environ 5 secondes
	Soudage au four	La température maximale du four de resoudage de type SMT est de 260 ℃, et lorsque la température est de 260 ℃, la durée maximale ne dépasse pas 10 secondes

Document de conformité EIA du produit

ABS en anglais

LCP English

Pa9t version anglaise

Pa46 version anglaise

PA66 version anglaise

PBT anglais

POM anglais

Version anglaise de l'app

SPCC anglais

Acier inoxydable anglais

Nickel plaqué anglais

Version anglaise en étain

Silicone version anglaise

Laiton anglais

Phosphate de cuivre anglais

Conforme à la directive européenne RoHS (2011/65/EU)

Conforme aux exigences de la directive EU ELV 2000/53/EC
