▍Xibang Material Nr.：XB-PM3533-ATX60H-F-0331

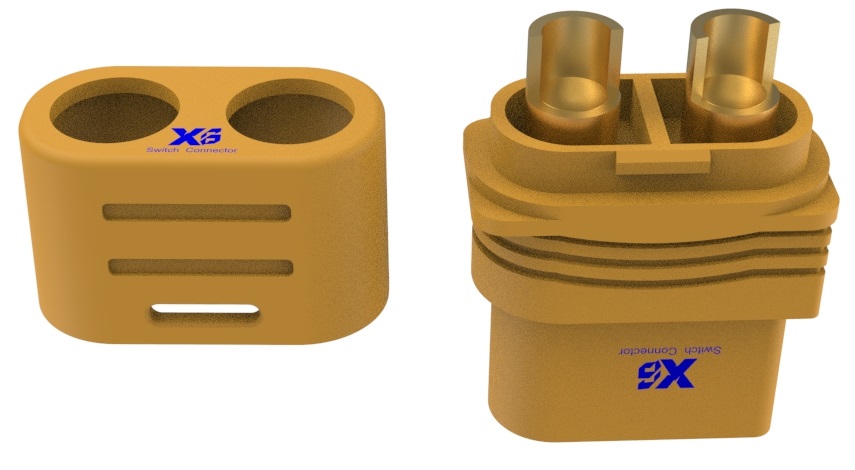

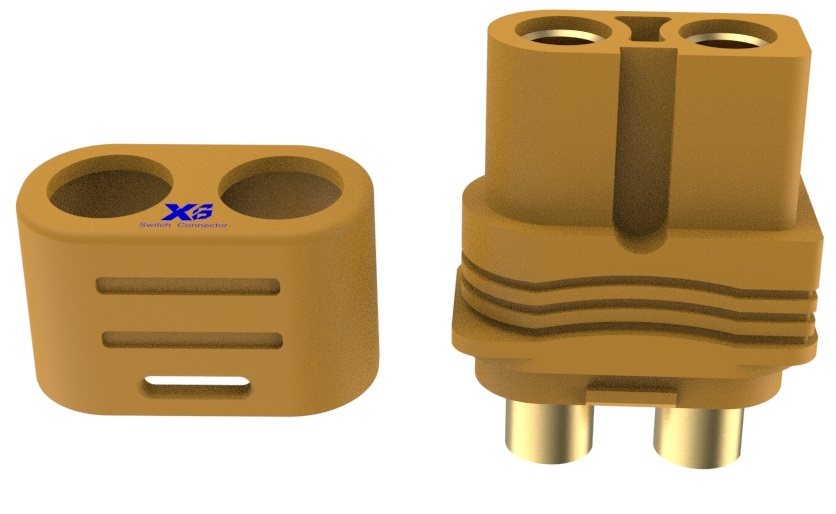

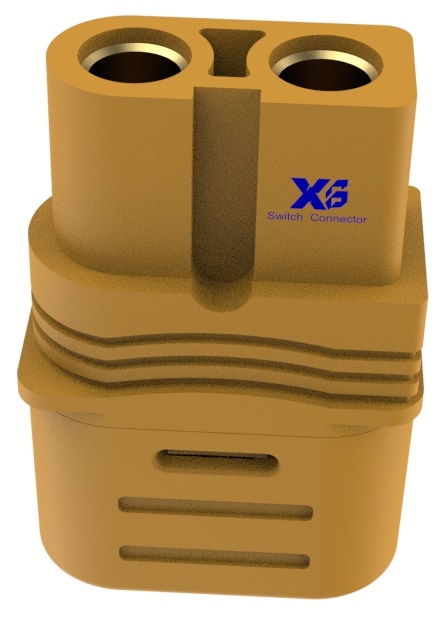

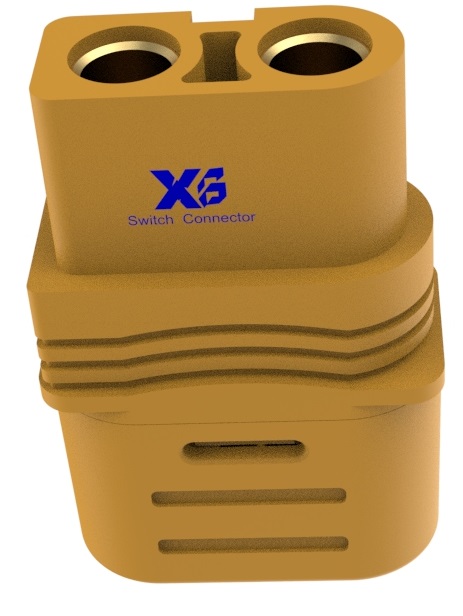

Produktname: XT60-Stecker. Nennstrom: 30A. Nennspannung: 500 V DC. Spannung: 500 V DC. Kapazität: 18 N ~ 45 N

Kontaktwiderstand: 0.55 MΩ. Einsatztemperatur: -40 °C ± 120 °C. Isolationswiderstand: 2000 MΩ. Nutzungsdauer: 5000 °C. Produktcode: ROHS

3D Datei und Zeichnungen

3D DateiXB-PM3533-ATX60H-F-0331 SpezifikationXT60 3D DateiXB-PM3533-ATX60H-F-0331 SpezifikationXT60 3D DateiXB-PM3533-ATX60H-F-0331 SpezifikationXT60 3D DateiXB-PM3533-ATX60H-F-0331 SpezifikationXT60

Artikel Nr. Information
Technische Eigenschaften
Technische Zeichnungen
Produktspezifikation

Produkt Nr	Produktbilder	Produktbeschreibung	Produktcode	Im Produktionsstatus	Versandzyklus	Bruttogewicht der Ware	MPQ	MOQ	Produktion im Transit	Kauf wettbewerbsfähiger Produkte	Betrieb
XB-PM3533-ATX60H-F-0331 3D Zeichnungen		13.8.8.8.7.16.4mm Flugzeugmodell 2-adriger männlicher weiblicher Sitz XT60/automotive 2PIN männlicher weiblicher Steckverbinder XT60/2-adriger Hochleistungs-Ladebuchse XT60/neue Energie 2-adriger männlicher weiblicher XT60/Lithium-Batterie-Stecker XT60 vergoldet/2P Terminal männliche weibliche XT60	LED	Normal	5 Tage/7 Tage	0.25g	1000	3000	100000	Unddarf Xibang	Beratung
XB-PM3533-ATX60H-F-0331 3D Zeichnungen		13.8.8.8.7.16.4mm Flugzeugmodell 2-adriger männlicher weiblicher Sitz XT60/automotive 2PIN männlicher weiblicher Steckverbinder XT60/2-adriger Hochleistungs-Ladebuchse XT60/neue Energie 2-adriger männlicher weiblicher XT60/Lithium-Batterie-Stecker XT60 vergoldet/2P Terminal männliche weibliche XT60	LED	Normal	5 Tage/7 Tage	0.25g	1000	3000	100000	Unddarf Xibang	Beratung
XB-PM3533-ATX60H-F-0331 3D Zeichnungen		13.8.8.8.7.16.4mm Flugzeugmodell 2-adriger männlicher weiblicher Sitz XT60/automotive 2PIN männlicher weiblicher Steckverbinder XT60/2-adriger Hochleistungs-Ladebuchse XT60/neue Energie 2-adriger männlicher weiblicher XT60/Lithium-Batterie-Stecker XT60 vergoldet/2P Terminal männliche weibliche XT60	LED	Normal	5 Tage/7 Tage	0.25g	1000	3000	100000	Unddarf Xibang	Beratung
XB-PM3533-ATX60H-F-0331 3D Zeichnungen		13.8.8.8.7.16.4mm Flugzeugmodell 2-adriger männlicher weiblicher Sitz XT60/automotive 2PIN männlicher weiblicher Steckverbinder XT60/2-adriger Hochleistungs-Ladebuchse XT60/neue Energie 2-adriger männlicher weiblicher XT60/Lithium-Batterie-Stecker XT60 vergoldet/2P Terminal männliche weibliche XT60	LED	Normal	5 Tage/7 Tage	0.25g	1000	3000	100000	Unddarf Xibang	Beratung

Produktmaterial	1.XT60-Anschluss	Material
	2.Hardware	vergoldetes Messing
	3. Kunststoffschale	PA66
	4.Oberflächenbehandlung	Vergoldung (1μ~3μ)

Elektrische Eigenschaften	Nennstrom	30A
	Nennspannung	500 VDC
	Einsteck- und Ausziehkraft	18N~45N
	Spannung standhalten	500 VDC
	Isolationswiderstand	2000 MΩ
	Schutzlevel	IP40
	Kriechstrecke	4.64 mm
	Kontaktwiderstand (Anfangs-/Nachlebensdauer)	0.55 MΩ

Haltbarkeit	Keine Lebensdauer	5000 Mal
	Lebensdauer (maximale Nennlast)	5000 Mal
Umweltleistung	Betriebstemperatur	-20°C±120°C

Verkabelungsempfehlungen:
AWG	Temperaturanstieg 60°C	Temperaturanstieg 85°C
12#	40A	45A
14#	30A	35A

Dokumente zur Einhaltung der UVP für Produkte

Englische Version der PPA

SPCC Englisch

Edelstahl englische Version

Vernickelung englische Fassung

Englische Version von tin plating

Silikon Englisch

Brass Englisch

Phosphor Kupfer Englische Fassung

Konform mit der EU RoHS (2011/65/EU) Richtlinie

Konformität mit den Anforderungen der EU-Richtlinie 2000/53/EG
