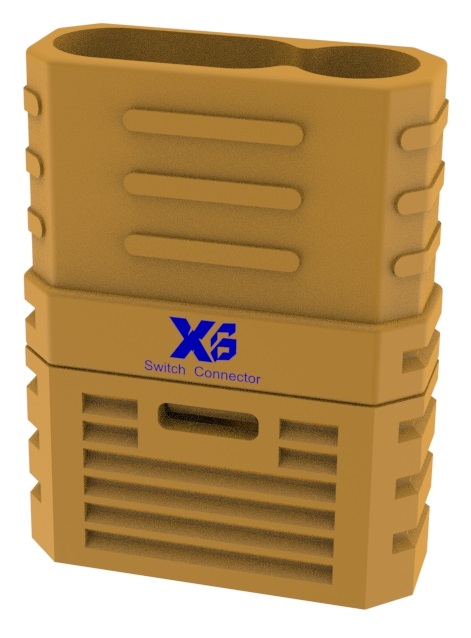

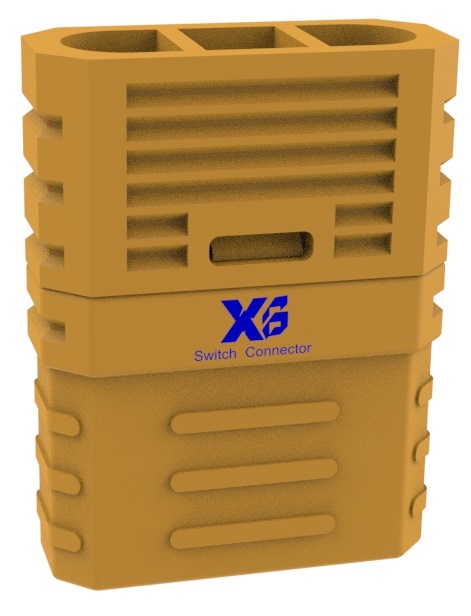

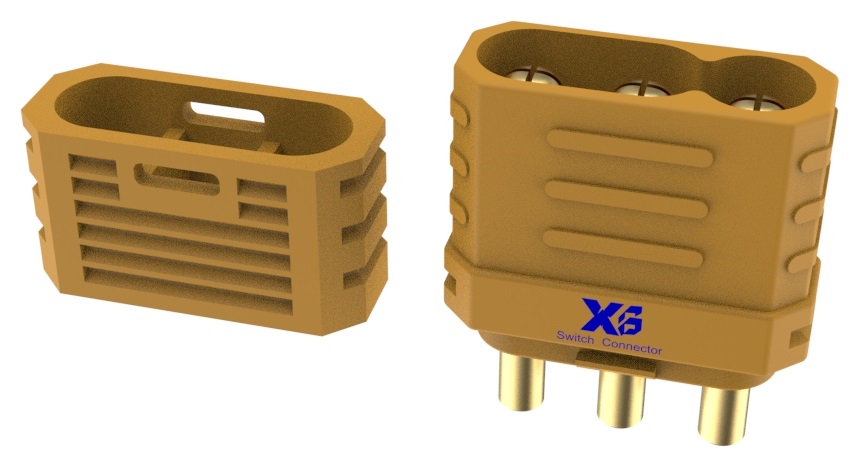

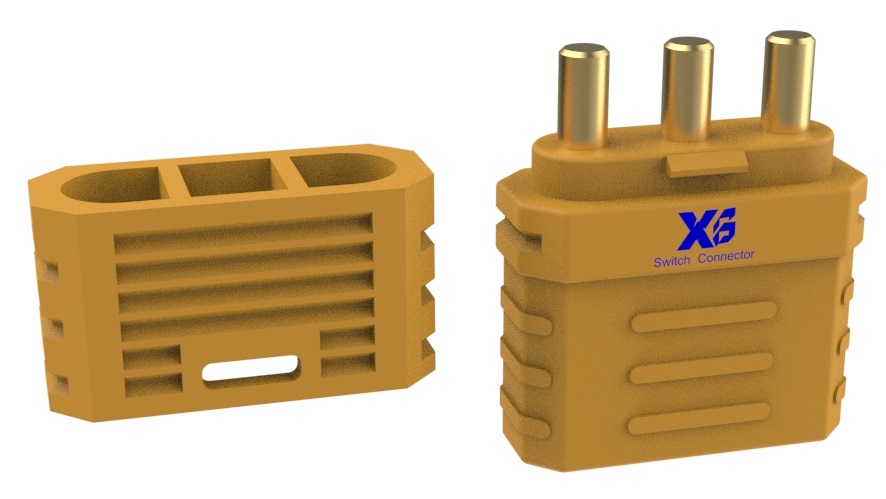

▍Xibang Material Nr.：XB-PM2353-ATXR30U-M

Produktname: XT30-Stecker. Nennstrom: 15 A. Nennspannung: 500 V DC. Spannung: 500 V DC. Kapazität: 12 N ~ 35 N

Kontaktwiderstand: 1,2 MΩ. Einsatztemperatur: -40 °C ± 120 °C. Isolationswiderstand: 2000 MΩ. Nutzungsdauer: 5000 °C. Produktcode: ROHS

3D Datei und Zeichnungen

3D DateiXB-PM2353-ATXR30U-M SpezifikationXT30 3D DateiXB-PM2353-ATXR30U-M SpezifikationXT30 3D DateiXB-PM2353-ATXR30U-M SpezifikationXT30 3D DateiXB-PM2353-ATXR30U-M SpezifikationXT30

Artikel Nr. Information
Technische Eigenschaften
Technische Zeichnungen
Produktspezifikation

Produkt Nr	Produktbilder	Produktbeschreibung	Produktcode	Im Produktionsstatus	Versandzyklus	Bruttogewicht der Ware	MPQ	MOQ	Produktion im Transit	Kauf wettbewerbsfähiger Produkte	Betrieb
XB-PM2353-ATXR30U-M 3D Zeichnungen		12.10.5.5mm Batterie 2-Zellen Stecker und Buchse XT30/Neue Energie 2PIN Stecker und Buchse XT30/Zwei Zellen Hochleistung Ladekopf XT30/Line Ende vergoldet 2P Stecker und Buchse XT30/Lithium Batterie 2P Buchse+Buchse/XT30 Verdrahtungsklemme 2PIN	XT-Anschluss	Normal	5 Tage/7 Tage	0.25g	1000	3000	100000	Unddarf Xibang	Beratung
XB-PM2353-ATXR30U-M 3D Zeichnungen		12.10.5.5mm Batterie 2-Zellen Stecker und Buchse XT30/Neue Energie 2PIN Stecker und Buchse XT30/Zwei Zellen Hochleistung Ladekopf XT30/Line Ende vergoldet 2P Stecker und Buchse XT30/Lithium Batterie 2P Buchse+Buchse/XT30 Verdrahtungsklemme 2PIN	XT-Anschluss	Normal	5 Tage/7 Tage	0.25g	1000	3000	100000	Unddarf Xibang	Beratung
XB-PM2353-ATXR30U-M 3D Zeichnungen		12.10.5.5mm Batterie 2-Zellen Stecker und Buchse XT30/Neue Energie 2PIN Stecker und Buchse XT30/Zwei Zellen Hochleistung Ladekopf XT30/Line Ende vergoldet 2P Stecker und Buchse XT30/Lithium Batterie 2P Buchse+Buchse/XT30 Verdrahtungsklemme 2PIN	XT-Anschluss	Normal	5 Tage/7 Tage	0.25g	1000	3000	100000	Unddarf Xibang	Beratung
XB-PM2353-ATXR30U-M 3D Zeichnungen		12.10.5.5mm Batterie 2-Zellen Stecker und Buchse XT30/Neue Energie 2PIN Stecker und Buchse XT30/Zwei Zellen Hochleistung Ladekopf XT30/Line Ende vergoldet 2P Stecker und Buchse XT30/Lithium Batterie 2P Buchse+Buchse/XT30 Verdrahtungsklemme 2PIN	XT-Anschluss	Normal	5 Tage/7 Tage	0.25g	1000	3000	100000	Unddarf Xibang	Beratung

Produktmaterial	1.XT30-Anschluss	Material
	2.Hardware	vergoldetes Messing
	3. Kunststoffschale	PA66
	4.Oberflächenbehandlung	Vergoldung (1μ~3μ)

Elektrische Eigenschaften	Nennstrom	15A
	Nennspannung	500 VDC
	Einsteck- und Ausziehkraft	12N~35N
	Spannung standhalten	500 VDC
	Isolationswiderstand	2000 MΩ
	Schutzlevel	IP40
	Kriechstrecke	3,46 mm
	Kontaktwiderstand (Anfangs-/Nachlebensdauer)	1,20 MΩ

Haltbarkeit	Keine Lebensdauer	5000 Mal
	Lebensdauer (maximale Nennlast)	5000 Mal
Umweltleistung	Betriebstemperatur	-20°C±120°C

Verkabelungsempfehlungen:
AWG	Temperaturanstieg 60°C	Temperaturanstieg 85°C
16#	20A	25A
18#	15A	20A
20#	10 A	15A

Dokumente zur Einhaltung der UVP für Produkte

Englische Version der PPA

SPCC Englisch

Edelstahl englische Version

Vernickelung englische Fassung

Englische Version von tin plating

Silikon Englisch

Brass Englisch

Phosphor Kupfer Englische Fassung

Konform mit der EU RoHS (2011/65/EU) Richtlinie

Konformität mit den Anforderungen der EU-Richtlinie 2000/53/EG
