XB-S22E05-X-Dongguan Xibang Electronics Co., Ltd.

| Produkt Center > Schalter > Gerader Tastenschalter > 2P2T

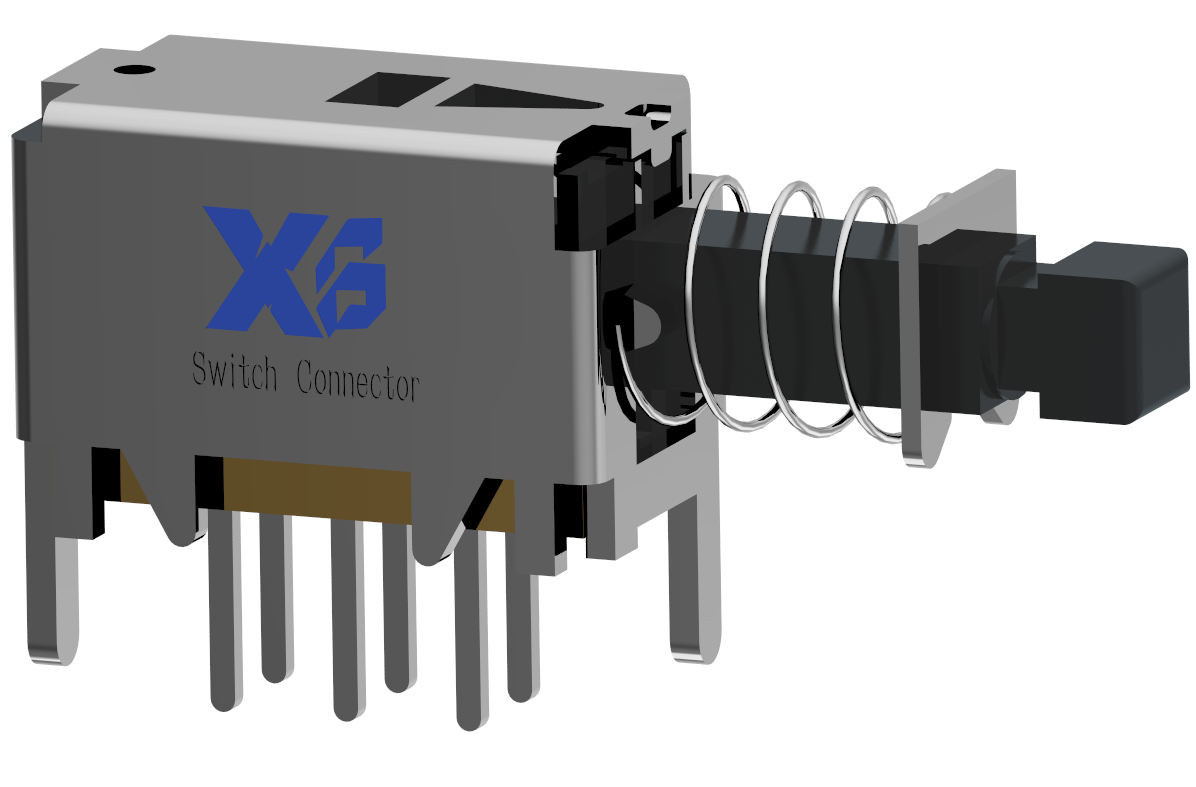

▍Xibang Material Nr.：XB-S22E05-X

Produktname: Direkter Schlüsselschalter Nennstrom: 0.5A Nennspannung: 30V DC Kontaktwiderstand: 30m∙max

Isolationswiderstand: 100 M Ω min Widerstandsspannung: 250V Schaltfunktion: selbstsichernd/entriegelt Betriebskraft: 180gf ± 50gf

Lebensdauer: 10000 mal Pin: 6PIN Installationsmethode: Plug-in Produktzertifikat: ROHS

3D Datei und Zeichnungen

3D DateiXB-PS-22E05 SpezifikationXB-PS-22E05- 3D DateiXB-PS-22E05 SpezifikationXB-PS-22E05- 3D DateiXB-PS-22E05 SpezifikationXB-PS-22E05- 3D DateiXB-PS-22E05 SpezifikationXB-PS-22E05-

Artikel Nr. Information
Technische Eigenschaften
Technische Zeichnungen
Produktspezifikation

Produkt Nr	Produktbilder	Produktbeschreibung	Produktcode	Im Produktionsstatus	Versandzyklus	Bruttogewicht der Ware	MPQ	MOQ	Produktion im Transit	Kauf wettbewerbsfähiger Produkte	Betrieb
XB-S22E05-X 3D Zeichnungen		Seitendrückschalter 2P2T, 90° Sechs Fuß selbstsichernder Schalter, horizontaler Tastenschalter, Dual 2P2T		Normal	4-7 Tage	0.03	500	3000	10000	Unddarf Xibang	Beratung
XB-S22E05-X 3D Zeichnungen		Seitendrückschalter 2P2T, 90° Sechs Fuß selbstsichernder Schalter, horizontaler Tastenschalter, Dual 2P2T		Normal	4-7 Tage	0.03	500	3000	10000	Unddarf Xibang	Beratung
XB-S22E05-X 3D Zeichnungen		Seitendrückschalter 2P2T, 90° Sechs Fuß selbstsichernder Schalter, horizontaler Tastenschalter, Dual 2P2T		Normal	4-7 Tage	0.03	500	3000	10000	Unddarf Xibang	Beratung
XB-S22E05-X 3D Zeichnungen		Seitendrückschalter 2P2T, 90° Sechs Fuß selbstsichernder Schalter, horizontaler Tastenschalter, Dual 2P2T		Normal	4-7 Tage	0.03	500	3000	10000	Unddarf Xibang	Beratung

Produktmaterial	1.Schlüsselübergabe	PA66
	2.Bodenplatte	Phenolharz
	3.Häkelnadel	SUS Natural
	4.Base	SPCC-Beschichtung Nickel
	5.Frühling	SUS Natural
	6.Terminal	Verzilberung aus Messing
	7.Kontakt	Phosphor Bronze ag überzogen

	Betriebstemperaturbereich	-25℃ bis 80℃
	Betriebskraft	200±80gf
	Höchstleistung (Widerstandslast)	0.1A 30V DC
	Mindestleistung (Widerstandslast)	fünfzig μ A 3V DC

Elektrische Leistung	Widerstandsspannung	250V AC für eine Minute
	Isolationswiderstand	100MΩ min. 500V DC
	Kontaktwiderstand (im Anfangsstadium/nach der Lebensdauer)	100mΩ max. (Anfangsleistung)

Haltbarkeit	Keine Lebensdauer	100,000 Zyklen 100mΩ max.
	Lebensdauer (maximale Nennlast)	10.000 Zyklen 100mΩ max.

Umweltbeständigkeit	Kältebeständigkeit	-20℃ 96h
	Hitzebeständigkeit	80℃ 96h
	Feuchtigkeitsbeständigkeit	60℃±2℃ 90~95%RH 96h

Automatische Schweißbedingungen	Vorwärmtemperatur	-
	Aufwärmzeit	-
	Schweißtemperatur	260±5℃
	Schweißzeit	5±1S

Manuelle Schweißbedingungen	Schweißtemperatur	300℃±10℃
	Schweißzeit	3 1/0S
	Lötkolbenleistung	60W(max.)

Dokumente zur Einhaltung der UVP für Produkte

Englische Version der PPA

SPCC Englisch

Edelstahl englische Version

Vernickelung englische Fassung

Englische Version von tin plating

Silikon Englisch

Brass Englisch

Phosphor Kupfer Englische Fassung

Konform mit der EU RoHS (2011/65/EU) Richtlinie

Konformität mit den Anforderungen der EU-Richtlinie 2000/53/EG
