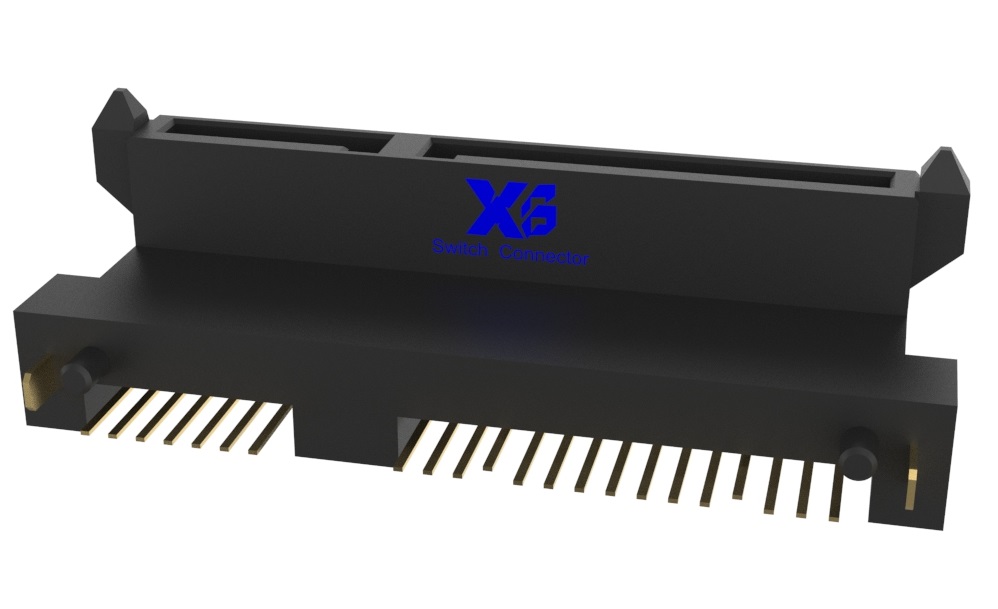

XB-SATA-F22-119H1SERIES-Dongguan Xibang Electronics Co., Ltd.

| Produkt Center > Verbinder > Sata-Anschluss

▍Xibang Material Nr.：XB-SATA-F22-119H1SERIES

Produktart: Sata Stecker Nennstrom: 1.5A Nennspannung: 5V 12V DC Widerstandsspannung: 500V AC

Einsetz- und Extraktionskraft: 10N-45N Kontaktwiderstand: 30m∙max Isolierwiderstand: 100 M Ω min Lebensdauer: 5000 Mal

Kunststoffmaterial: LCP-Schale: SUS Edelstahl/Kupfer-Endgalvanik: Versilberung/Vergoldung Arbeitstemperatur: -25 ℃~+85 ℃

Montagemethode: Lötplatte Schweißmethode: SMD/DIP Verpackungsmethode: Plattenmontierte Produkte entsprechen ROHS

3D Datei und Zeichnungen

3D DateiXB-SATA-F22-119H1SERIES SpezifikationSATA连接器规格书 3D DateiXB-SATA-F22-119H1SERIES SpezifikationSATA连接器规格书

Artikel Nr. Information
Technische Eigenschaften
Technische Zeichnungen
Produktspezifikation

Produkt Nr	Produktbilder	Produktbeschreibung	Produktcode	Im Produktionsstatus	Versandzyklus	Bruttogewicht der Ware	MPQ	MOQ	Produktion im Transit	Kauf wettbewerbsfähiger Produkte	Betrieb
XB-SATA-F22-119H1SERIES 3D Zeichnungen		40.43.1.17.11.9mm SATA Stecker 7PIN+15PIN, Höhe auf DIP Platine H: 11.9/SATA Schnittstelle/SATA Buchse/SATA Buchse 7+15P Buchse/Festplatte SATA Stecker 7P+15P, Höhe auf DIP Platine H: 11.9/Computer SATA Buchse 7+15P, Höhe auf DIP Platine H: 11.9	Sata-Anschluss	Normal	1-2 Wochen	0.45g	1000 PCS/Scheibe	30000 PCS/Scheibe	100000	Unddarf Xibang	Beratung
XB-SATA-F22-119H1SERIES-X 3D Zeichnungen		40.43x11.17x11.9mm SATA Buchse 7PIN+15PIN, Höhe auf DIP Platine H: 11.9/SATA Schnittstelle/SATA Buchse/SATA Buchse 7+15P Buchse/Festplatte SATA Buchse 7P+15P, Höhe auf DIP Platine H: 11.9/Computer SATA Schnittstelle 7+15P, Höhe auf DIP Platine H: 11.9	Sata-Anschluss	Normal	1-2 Wochen	0.45g	1000 PCS/Scheibe	30000 PCS/Scheibe	100000	Unddarf Xibang	Beratung

Produktmaterial	1.Sata-Anschluss	Material
	2.Kontakt	Kupferlegierung
	3.Kunststoff	LCP/UL94V-0
	4.Terminal	Kupferlegierung
	5. Schale	Messing versilbert

Elektrische Eigenschaften	Nennstrom	1,5A
	Nennspannung	12VAC
	Einsteck- und Ausziehkraft	10N-45N
	Spannung standhalten	500 V Wechselstrom
	Isolationswiderstand	100 MΩ
	Kontaktwiderstand (Anfangs-/Nachlebensdauer)	30 MΩ

Haltbarkeit	Keine Lebensdauer	5000 Mal
	Lebensdauer (maximale Nennlast)	5000 Mal

Umweltbeständigkeit	Kältebeständigkeit	-40 ± 2 ℃ für 48 Stunden
	Hitzebeständigkeit	85 ± 2 ℃ für 48 Stunden
	Feuchtigkeitsbeständigkeit	40 ± 2 ℃, 90 bis 95 % relative Luftfeuchtigkeit für 48 Stunden

Schweißbarkeit	Tauchen Sie die Lötanschlüsse 3 ± 0,5 Sekunden lang in Samtzinn bei 235 °C ein, mit einer Mindesteintauchtiefe von 2 mm	Mehr als 95 % der Oberfläche des verzinnten Teils müssen gut in Zinn getaucht sein

Beständig gegen Rückflusshitze	Vorheizen: 150°C~180°C 90±30s Erhitzen 230°C 30±10s Heizspitze 260°CMAX: 20s~40s	Das Erscheinungsbild darf nicht beschädigt sein, die Anschlüsse dürfen nicht locker sein und der Kunststoff darf nicht verformt sein.

Dokumente zur Einhaltung der UVP für Produkte

Englische Version der PPA

SPCC Englisch

Edelstahl englische Version

Vernickelung englische Fassung

Englische Version von tin plating

Silikon Englisch

Brass Englisch

Phosphor Kupfer Englische Fassung

Konform mit der EU RoHS (2011/65/EU) Richtlinie

Konformität mit den Anforderungen der EU-Richtlinie 2000/53/EG
