XB-TM-2122D| Produkt Nr | Produktbilder | Produktbeschreibung | Produktcode | Im Produktionsstatus | Versandzyklus | Bruttogewicht der Ware | MPQ | MOQ | Produktion im Transit | Kauf wettbewerbsfähiger Produkte | Betrieb |

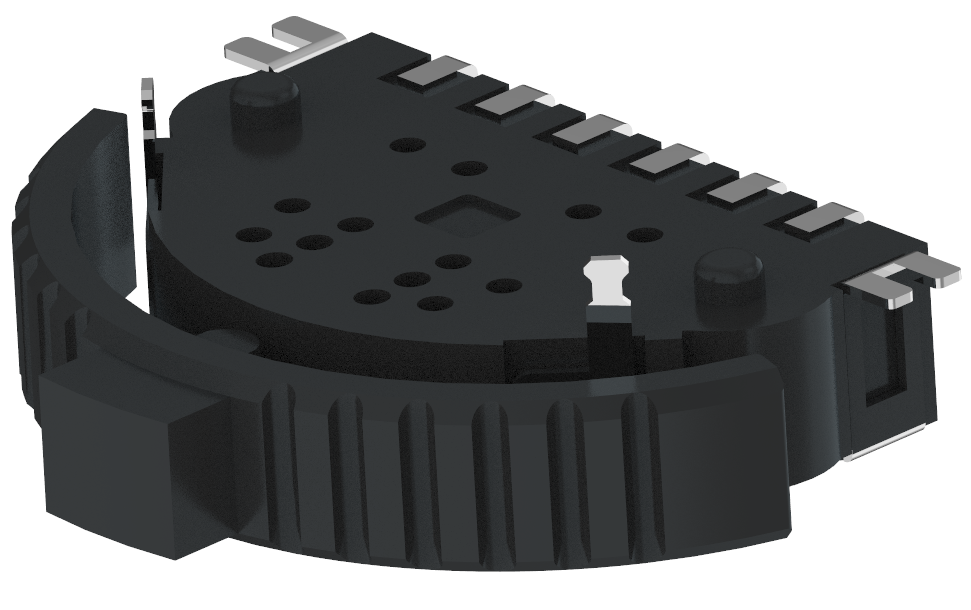

XB-TM-2122D  3D
 Zeichnungen |
  |
10.20.13.2.6mm SMD drei Wege Schalter Paddel Schalter/SMD Wippe Schalter links und rechts Zurücksetzen mittlere Taste/oberflächenmontierte Paddel Schalter links und rechts Zurücksetzen mittlere Taste/Drei Weg Schalter links und rechts Zurücksetzen mittlere Taste/Zurücksetzen Schwinge Schalter 3-Wege/Paddel Schalter | Normal | 4~7 Tage | 0.5 | 1000 | 50000 | 10000 |  Unddarf Xibang |
||
| XB-TM-2122D-X 3D
Zeichnungen |
  |
SMD Drei-Wege-Schalter 10.20.13.2.6mm SMD Drei-Wege-Paddelschalter/SMD Reset Wippe Schalter links und rechts Reset mittlere Taste/oberflächenmontierte Paddelschalter linke und rechte Reset mittlere Taste/Drei-Wege-Schalter links und rechts Reset mittlere Taste/Reset Swing Schalter 3-Wege/Wählschalter | Normal | 4~7 Tage | 0.5 | 1000 | 50000 | 10000 | Unddarf Xibang |
| Material der Produkte | 1.Wählschalter | PA 46/PA66 |
| 2. Deckel | SUS | |
| 3. Spring | SUS | |
| 4. Grundlagen | PA 46/PA66 | |
| 5. Kontakt | Messing versilbert | |
| 6. Terminal | Messing versilbert | |
| Verwendung des Temperaturbereichs | -40℃±85℃ | |
| Maximale Bemessung (resistive Last) | 0.1A 6V | |
| Minimale Nennleistung (Widerstandslast) | 0.5A 12V | |
| Elektrische Eigenschaften | Beständig gegen Spannung | 250V AC |
| Isolationswiderstand | 30M min. 250V DC | |
| Haltbarkeit | Lebensdauer ohne Belastung | 50.000 (0,1 A6V DC) |
| Lebensdauer der Last | 50,000 | |
| Umweltverträglichkeit | Kältetoleranz | -40 ± 2°C für 96 h |
| Hitzebeständigkeit | 85 ± 2°C für 96 h | |
| Feuchtigkeitsbeständigkeit | 40 ± 2°C, 90 bis 95% RH für 96 h | |
| Schweißbedingungen | ||
| Beim Reflow-Löten | ||
| 1. Art der Heizung | Obere und untere Heizmethode der Ferninfrarotheizung | |
| 2. Temperaturmessung | Die Messposition CA (K) oder CC (T) von 0,1 0,2 wird mit hitzebeständigem Band an der Schweißverbindung (Kupferfolienoberfläche) gemessen und fixiert. | |
| 3. Temperaturverteilung | ||
| (1) Die oben genannten Bedingungen sind die Temperatur der Oberfläche des Nullteils der Leiterplatte. Je nach Material, Größe, Dicke usw. der Leiterplatte unterscheiden sich die Leiterplattentemperatur und die Schalteroberflächentemperatur erheblich. Bitte verwenden Sie die Schalteroberflächentemperatur auch unter den obigen Bedingungen. | ||
| (2) Je nach Art der Furnierschweißnut sind die Bedingungen unterschiedlich, bitte verwenden Sie sie nach der vollständigen Bestätigung im Voraus. | ||
| Beim Handschweißen | Schweißtemperatur | 350±5℃ |
| Schweißzeit | Max. 3 Sekunden | |
| Anzahl der Schweißungen | 1 | |
