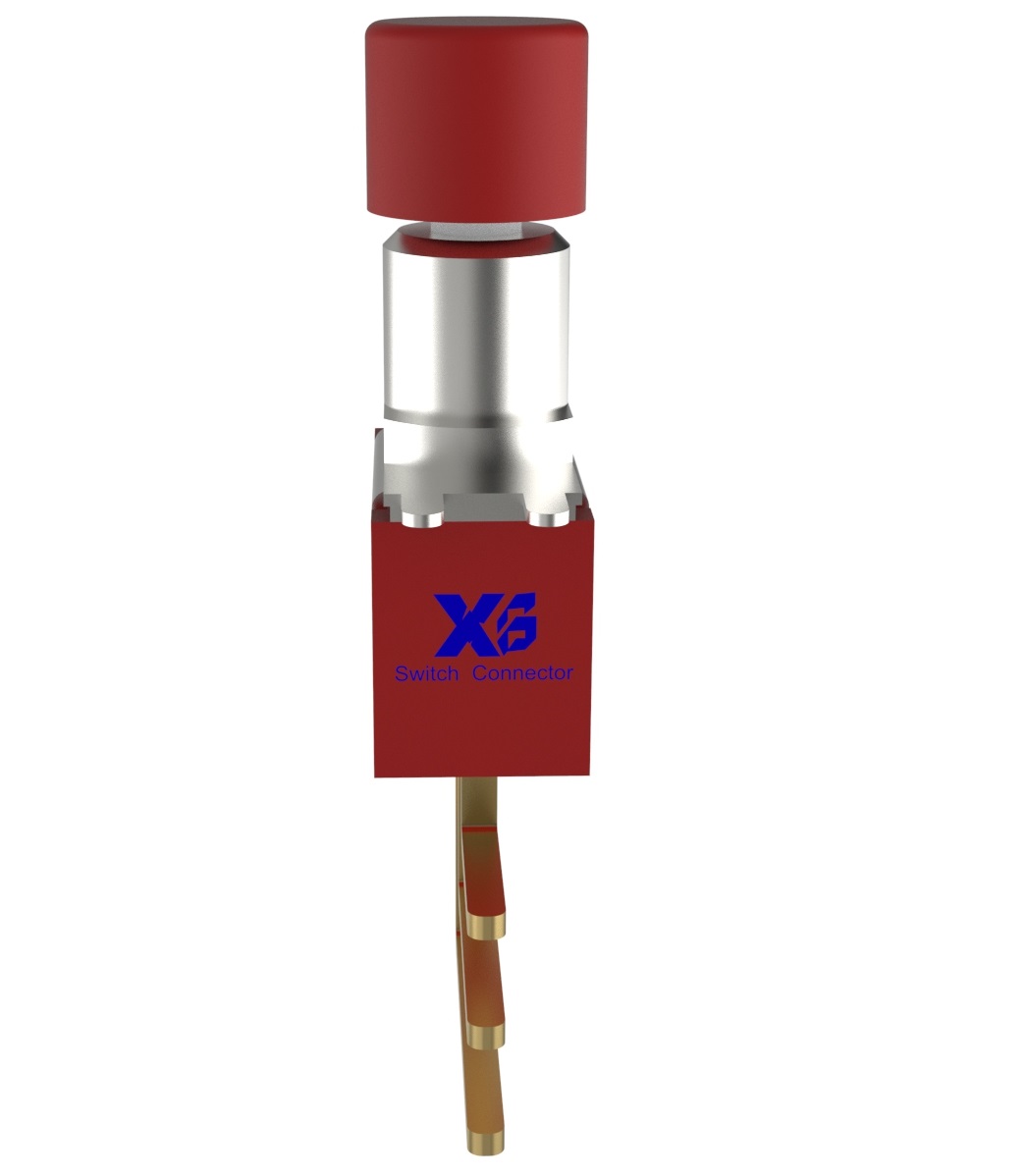

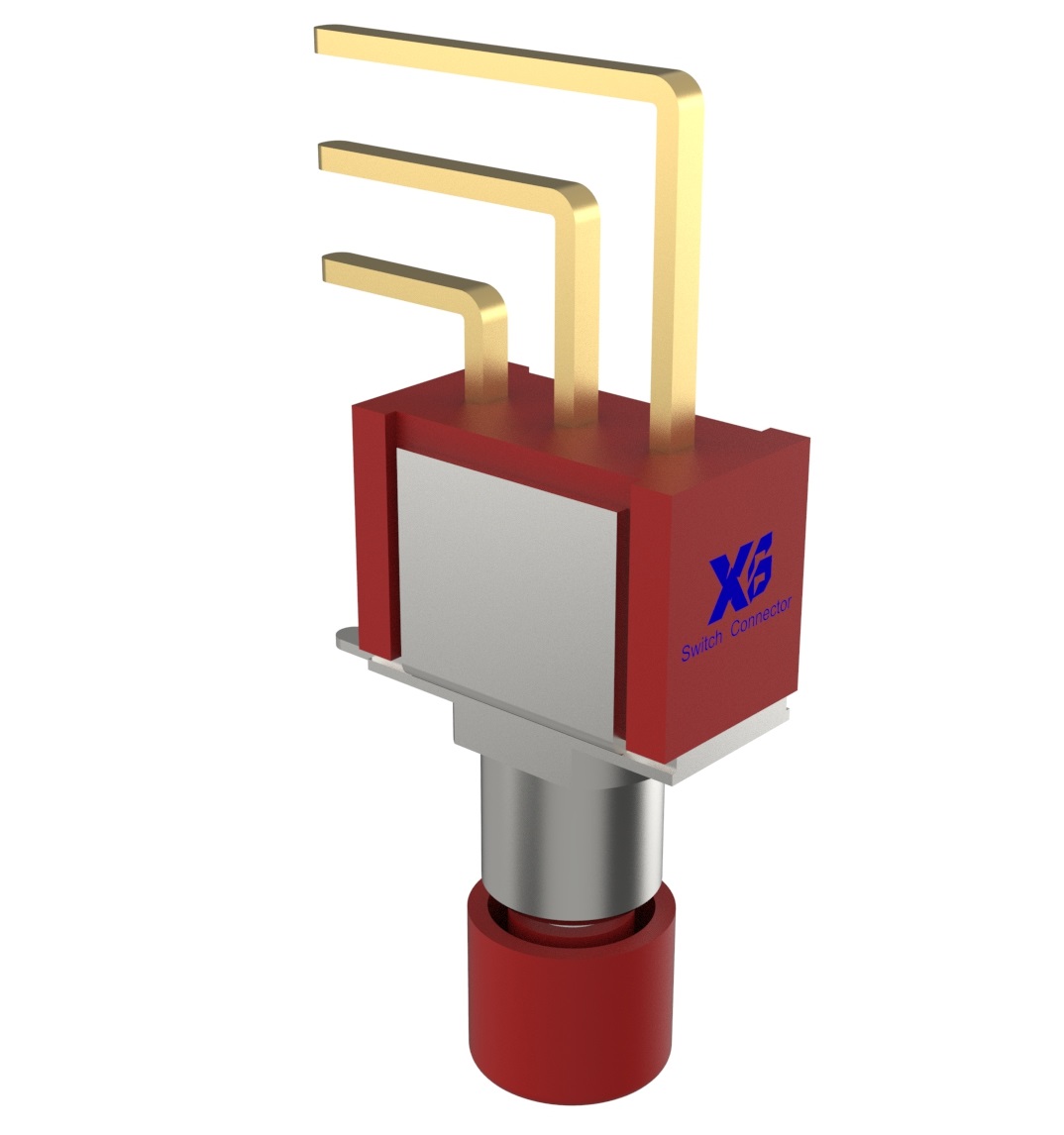

▍Xibang Material Nr.：XB-PB-105M

Produktname: Knopfschalter Nennstrom: 2A 5A Wechselstrom Nennspannung: 125V/250V Wechselstrom Kontaktwiderstand: 30M Ω

Isolationswiderstand: 100M Ω Lebensdauer: 10000mal Schaltfunktion: selbstverriegelnd/entriegelt Schaltkreis: normalerweise offen/normalerweise geschlossen

Installationsmethode: Vertikales Steckschweißtemperatur: 250 ± 5 ℃ Spannungswiderstand: 1500V Wechselstrom Produkt trifft: ROHS

3D Datei und Zeichnungen

3D DateiXB-PB-105M SpezifikationFW 3D DateiXB-PB-105M SpezifikationFW 3D DateiXB-PB-105M SpezifikationFW

Artikel Nr. Information
Technische Eigenschaften
Technische Zeichnungen
Produktspezifikation

Produkt Nr	Produktbilder	Produktbeschreibung	Produktcode	Im Produktionsstatus	Versandzyklus	Bruttogewicht der Ware	MPQ	MOQ	Produktion im Transit	Kauf wettbewerbsfähiger Produkte	Betrieb
XB-PB-105M 3D Zeichnungen		7.9.5.13mm Knopfschalter setzen hohen Strom 2A 250V AC/Hochstrom-Rückstelltastenschalter 5A 125V/Selbst Rückstellschalter/Rückstelllicht Berührungsschalter/Rückstellschalter Hochstrom zurück		Normal	4~7 Tage	0.000	500	50000	10000	Unddarf Xibang	Beratung
XB-PB-105M-X 3D Zeichnungen		7.9.5.13mm Knopfschalter setzen hohen Strom 2A 250V AC/Hochstrom-Rückstelltastenschalter 5A 125V/Selbst Rückstellschalter/Rückstelllicht Berührungsschalter/Rückstellschalter Hochstrom zurück		Normal	4~7 Tage	0.000	500	50000	10000	Unddarf Xibang	Beratung
XB-PB-105M-X-X 3D Zeichnungen		7.9.5.13mm Knopfschalter setzen hohen Strom 2A 250V AC/Hochstrom-Rückstelltastenschalter 5A 125V/Selbst Rückstellschalter/Rückstelllicht Berührungsschalter/Rückstellschalter Hochstrom zurück		Normal	4~7 Tage	0.000	500	50000	10000	Unddarf Xibang	Beratung

Material der Produkte	1. Knopfschalter	Material:
	2. Button	PA66
	3. Häkeln	SUS
	4. Bodenplatte	PA66
	5. Gehäuse	PA66
	6. Terminal	Messing versilbert
	7. Kontaktbrücke	Messing versilbert

	Verwendung des Temperaturbereichs	-10℃±105℃
	Arbeitskraft	9N ~ 13N
	Maximale Bemessung (resistive Last)	5A 250V AC
	Minimale Nennleistung (Widerstandslast)	2A 125V AC

Elektrische Eigenschaften	Beständig gegen Spannung	1500V AC
	Isolationswiderstand	100M min. 500V DC
	Kontaktwiderstand (Anfangs-/Nachlebensdauer)	30 m max.

Haltbarkeit	Lebensdauer ohne Belastung	10.000 mal 100m max.
	Lebensdauer der Last (maximale Nennlast)	10.000 mal 100m max.

Umweltverträglichkeit	Kältetoleranz	-20 ± 2°C 96 h
	Hitzebeständigkeit	105 ± 2°C 96 h
	Feuchtigkeitsbeständigkeit	40 ° C ± 2 ° C 90 ~ 95% RH 96h

Automatische Schweißbedingungen	Vorwärmtemperatur	-
	Vorwärmzeit	-
	Schweißtemperatur	250±5℃
	Schweißzeit	3 ± 0,5 s

Manuelle Schweißbedingungen	Schweißtemperatur	300℃±10℃
	Schweißzeit	3 ± 0,5 s
	Leistung des Lötkolbens	60 W

Dokumente zur Einhaltung der UVP für Produkte

Englische Version der PPA

SPCC Englisch

Edelstahl englische Version

Vernickelung englische Fassung

Englische Version von tin plating

Silikon Englisch

Brass Englisch

Phosphor Kupfer Englische Fassung

Konform mit der EU RoHS (2011/65/EU) Richtlinie

Konformität mit den Anforderungen der EU-Richtlinie 2000/53/EG
